互动多媒体技术之-投影沙盘

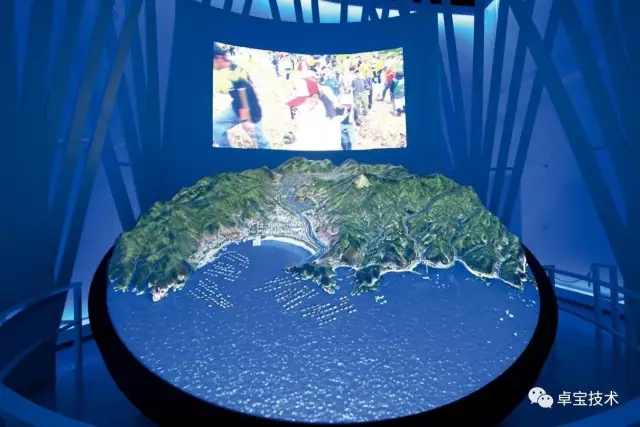

    投影沙盘介绍

    投影沙盘又称数字沙盘投影系统，分为实体模型与虚拟影像相结合及全虚拟两种。所谓投影沙盘就是以计算机技术为核心的现代高科技手段生成逼真的三维图像模型，借助投影显示设备或其他显示设备把计算机上的三维或四维图形图像模型显示到台面上。具体地说，就是将模拟的三维立体影像精确投影到实体模型的相应位置，与实体沙盘互动展示的演示相映成辉，使沙盘的演示效果更加形象、生动，还可以是桌面投影、地面投影、墙面壁投影显示等，参观者以自然的手势动作与大屏幕投影的三维模型交互作用，多方位多层次浏览查询，从而快速地获取简明、精确、优美、逼真的动态信息。

    投影沙盘的应用

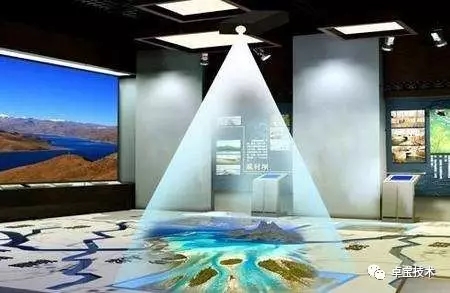

    投影沙盘还可通过集成遥感（RS）、地理信息系统（GIS）和三维仿真技术（VR）建立的三维可视化虚拟仿真地理信息系统。另外,还能将互动投影的三维数字沙盘与传统的物理沙盘模型进行无缝的结合，真正的做到交互式的互动，使整个系统活起来。投影沙盘也可应用于科技馆、博物馆、多媒体展厅、房地产展厅、多功能会议室、指挥中心等等对城市规划的展示。

    投影沙盘产品特点

    投影沙盘与物理沙盘模型可以进行无缝的结合，表现效果更为优美、逼真，具有更强的动态性、交互性和可延展性。

    组成部分：个性化三维数字内容 特殊材质沙盘模型 中央控制软件 影视后期特效

    演示状态：自动演示、单独控制

    注意事项：光线、控制系统、特效、沙盘模型

    深入浅出的投影沙盘设计

    这是一个典型的投影沙盘系统拓扑图，该设计使用了4台投影机以2X2方式投射到物理沙盘上，从而实现投影沙盘的动态光影效果。为什么会如此设计投影沙盘呢？

    这是因为，沙盘的尺寸一般都比较大，上图是一个3.2m的正方形沙盘，这样的尺寸，单台投影机是无法实现的。原因有二，（一）投影距离问题，标配镜头的投影要实现3.2m大概需要6.4m左右的投影距离【即便用0.8倍的超短焦也要2.6m投射距离】，而实际当中摆放场地，不具备如此的楼层高度；（二）沙盘的设计尺寸灵活，不可能完全按照投影机来设计【比如：一般的1024X768分辨投影机投射换面的高宽比是：768/1024 = 3/4,这也就意味着，如果要让单台投影机实现完整的沙盘投射，那么就必须将沙盘长宽比也设计成：3/4的】，如此一来就极大地限制了沙盘设计者的发挥。【实际设计中，投影沙盘甚至被设计成“圆形”、“椭圆”、“三角”、“不规则形”】。

    基于以上原因，边缘融合器，它能够将多台投影机组合在一起投射出一个完整换面，这样不仅缩短的投射距离（解决问题1），而且它还具备曲面校正的能力，这样就解决了沙盘设计灵活性的问题（解决问题2）以上就是投影沙盘硬件设计。

    除此之外，投影沙盘的内容制作【在沙盘上显示的光影效果】，必须由专门素材设计者来实现，他将根据沙盘具体应用设计内容编排，另外就是内容设计也需要符合物理沙盘尺寸，这样才能最终保证，投影沙盘设计成功。
