详解LED显示屏像素

类别:技术与产品发表于:2015-02-11 11:10
关键字:LED显示屏 像素 像素间距

LED像素



    LED显示屏由发光二极管构成。显示屏采用红光、绿光和蓝光LED管来做像素,以混合出数百万种颜色,这与其他的光混合现象类似。有些制造商宣称其产品可以混合出数亿甚至数万亿种颜色,并指出更宽广的色域能在一定程度上提升视觉效果。不过,人眼只能分辨约75万种颜色。



    根据制作方法的不同,LED显示屏被分为两大类,这两类显示屏均采用成组的LED,以产生明亮、清晰的单个像素点。



    直插式LED显示屏采用单个LED管,其引脚穿过电路板,并被焊接在电路板背面。这类显示屏的LED组合方式有多种,比如把3个和4个LED管作为一个像素,它们采用单个或多个红光、绿光和蓝光LED管,以提高显示屏的混色效果和亮度。有些显示屏甚至把5个或6个LED管作为一个像素,以满足更为苛刻的室外环境对亮度、颜色和对比度的要求。



    由于直插式LED显示屏可发出非常明亮的光,且其电路板和LED可被封装在一起,这样就可防止其免受水和其他物体的侵害,因此,这类显示屏常被用于室外。大多数室外显示屏的亮度可达5 000 nt(cd/m2),虽然更新的LED的亮度可能要比这亮得多。



    表贴式(SMD)LED显示屏采用RGB LED芯片,焊接于电路板表面的单个节点内有3个非常小的芯片。由于表贴式显示屏的亮度不及直插式显示屏,所以不久前其应用领域还以室内为主。典型的表贴式室内显示屏的亮度为1 000 nt~2 000 nt,这比亮度达400 nt的普通液晶电视要亮得多。



    前些年,新型的表贴式显示屏已投入市场,其亮度用于室外环境已绰绰有余,有些还具有防水功能,因此,无需为其配置额外的透镜或保护层就可防止其免受外界物体的侵害。



    近来,有些LED制造商也开始生产四合一(RGGB或RRGB)或多合一的表贴式显示屏,而之前他们在每个节点处只采用单个红光、绿光和蓝光LED管来做像素。



像素间距



    LED显示屏通常用其像素间距来描述。它是指显示屏上像素与像素之间的距离,单位为毫米(mm)。对直插式LED显示屏而言,是指同一颜色的LED之间的距离;对表贴式LED显示屏而言,是指表贴元件中心点之间的距离。



    如:实像素间距为16 mm的(P16)LED显示屏表示其像素间距离为16 mm,如图1所示。

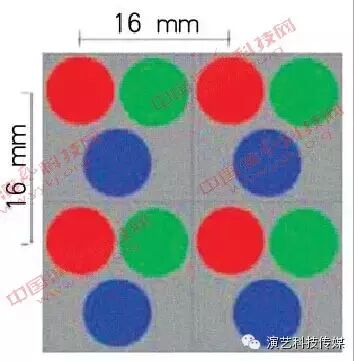

图1 像素间距为16 mm



    有些制造商对测量结果做近似处理,对像素间距为15.5 mm甚至16.5 mm的显示屏,仍称其实像素间距为16 mm。有些制造商还给出虚拟像素间距或有效像素间距,它是通过压缩源图像信息并分享像素点之间的这些信息得到的。

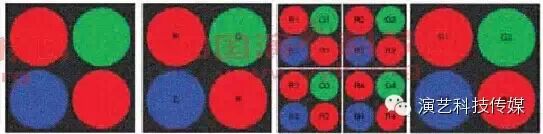

图2展示了像素共享示意图,它通过LED四合一像素来共享图像信息



    制造商通常宣称其虚拟像素显示屏能把分辨率提高到原来的2倍,并提供16/8 mm或24/12 mm LED显示屏,它能在分辨率较低的情况下“有效地”再现图像。事实上,有效分辨率能使显示屏分辨率提高60%~75%,有些制造商在其技术资料中指出了这一点,而有些制造商依然引用翻倍后的分辨率。虽然有些产品的性能确有提升,但是人们依然对这类产品的真实性能持有不同的见解。

来源:《演艺科技》
