“科技与浪漫”——揭秘北京冬奥会开幕式LED显示应用

文章转载自：中麒光电

2月4日，2022年冬奥会在北京国家体育场隆重举办，这场视听盛宴使全球沸腾。“空灵、浪漫、现代、科技”，这四个词，组成了这场开幕式。

在震撼与艺术背后，正是中国一支支高科技队伍，将导演团队的艺术想象转化为技术层面的规格参数，最后才能落地到现实世界中，成功实现了体育与文化、艺术和科技的巧妙结合。

数字科技+美学创新

11000㎡地面显示屏、1200㎡冰瀑布、600㎡冰立方、1000㎡看台……据了解，北京冬奥会开幕式全程都使用了数字表演与仿真技术，通过综合运用人工智能、5G、AR、裸眼3D和云等多种科技成果，创造出一场无与伦比的视觉盛宴，为全世界的观众展现出最浪漫的中国故事。

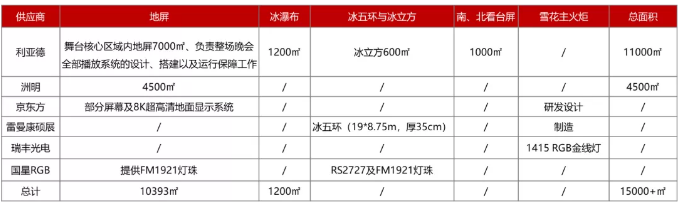

2022年北京冬奥开幕式LED显屏应用一览

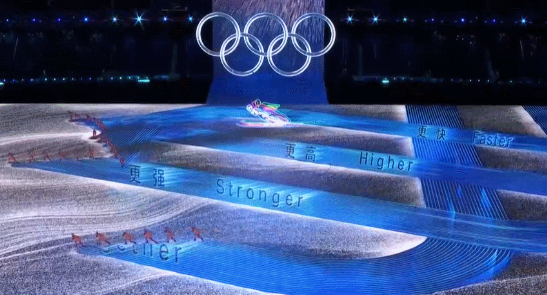

地面显示屏“流光溢彩的浪漫”

据了解，本次开幕式的舞台地面显示屏是来自利亚德、洲明科技、京东方三家LED公司的杰出作品，也是目前全球最大的8K超高清地面显示系统，被分为4个8K播放区域。

长度156米，宽度76米，像素间距是5mm（实际推算约P9.64），分辨率14880×7248，由46,504个50厘米见方的单元箱体组成，总面积10393㎡，被分为4个8K播放区域；支持100000:1对比度、3840Hz刷新率，能呈现裸眼3D的视效；

稳定性：双电源双电力，系统四备份、像素四备份；

防护：全部达到IP66防护标准，加装抗眩光、抗摩尔纹、防滑雾化面罩，承重超过500kg/㎡；

拼缝：中心的圆形盖板和升降台采用特殊的制作工艺，圆形拼缝的缝隙10~28mm，最大程度保证了画面的整体一致性。

通过京东方自主研发的超大规模显示模组控制与同步系统，舞台地屏还可实时捕捉演员行进轨迹，实现画面与演员的无缝互动，使其成为这场科技浪漫主义的演出的重要创造者。

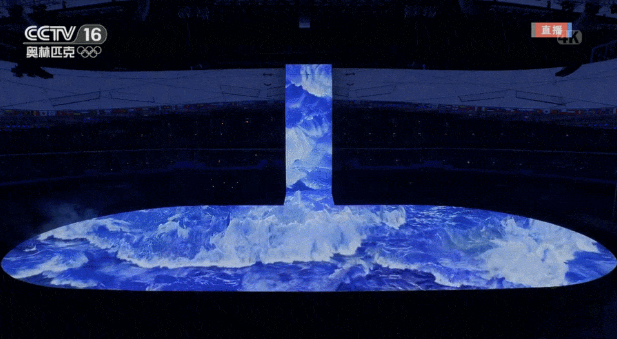

冰瀑布“黄河之水天上来”

开幕式现场，“黄河水”倾泻而下，滚滚而来。随后，河水慢慢冰冻，变成一片冰的世界。

冰瀑宽度20米,高度达到58米，分辨率为2560x7328，推算点间距为7.9mm；

其中，14米宽7米高的运动员通道提升屏采用碳纤维屏幕，其余冰瀑屏幕全部采用铝条结构的格栅屏；

作为利亚德创意显示明星产品格栅屏。该系列产品采用精准的色彩管理系统，各项指标均符合广电级标准；产品采用整体灌胶工艺设计, 军工级IP65级前后防水，抗风能力强，安全性更高，透风率达到70%，确保了钢架的稳定性。

利用图像处理算法生成风格化的山水图案，并将三维动画转化为激光机需要的点位数据，再加上LED显示屏对“黄河之水天上来”的极高还原度，冰瀑屏实现了数字科技对中国传统水墨风格的解构与重塑。

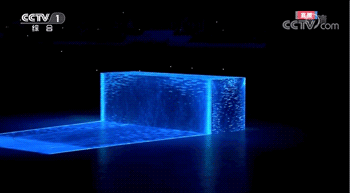

冰立方“真冰还是假冰？”

空中的一滴水墨凝结成冰，一块冰立方从地下升起，24道激光在上面回顾24届冬奥会，最终停在北京，好像也是凝固了时光。

开幕式播出当晚，“雕刻的是真冰还是假冰”这一话题在微博上也引起了热议。据利亚德介绍，雕刻的视觉正是在激光与冰立方3D视效的结合下产生的”。

长22米、宽7米、高10米的冰立方，重量达400吨，升降重量达180吨，升降载荷超过一般剧院大型升降台的8倍，是整个开闭幕式最大功率的驱动设备。其四周和顶部都是高清的LED显示屏，形成世界上独一无二的最大五面体裸眼3D显示装置；

碳纤维结构设计，显示单元重量只有8公斤/㎡，让冰立方的快速升降成为可能。

当五环LED屏亮相时，位于看台4层的激光照射在冰立方上，对冰立方进行“雕刻”。当“冰立方”缓缓地被激光“雕刻”成晶莹璀璨的五环时，燃爆了现场，也点燃了屏幕前观众的激情。

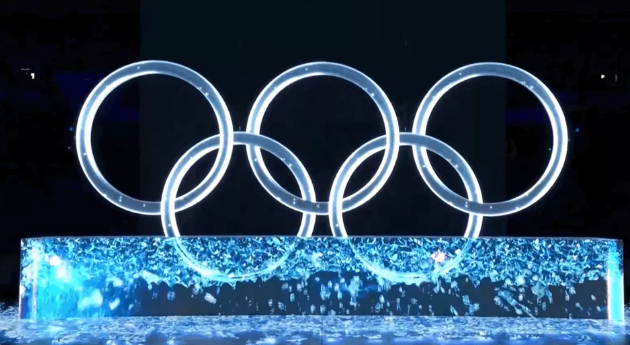

冰雪五环“冰雪五环，耀目破冰”

冰五环是本届冬奥会开幕式最重要表演道具之一，用于直接展示冬季奥林匹克精神。晶莹剔透的冰雪五环“破冰”而出，寓意着打破隔阂、互相走近，大家融为一体，并由此打开了一个璀璨琉璃的冰雪世界。

尺寸：长达19米、高8.75米，厚度仅35厘米；

结构：内部由360°无死角的LED异形屏构成；

特点：

1)稳定：双屏冗余的异形拼接LED可编程显示装置，双播控及双供电系统无延时切换；

2)铝合金桁架结构，既坚又轻，43秒稳升至13米高空；

3)异形、大跨距、低刚度。

由雷曼康硕展承制的奥运冰雪五环异形屏，可以实现任意画面的显示，为开幕式导演团队留出最大限度的创作空间，最外层的扩散板为显示屏做了“美颜”保证视觉效果清晰而柔和。

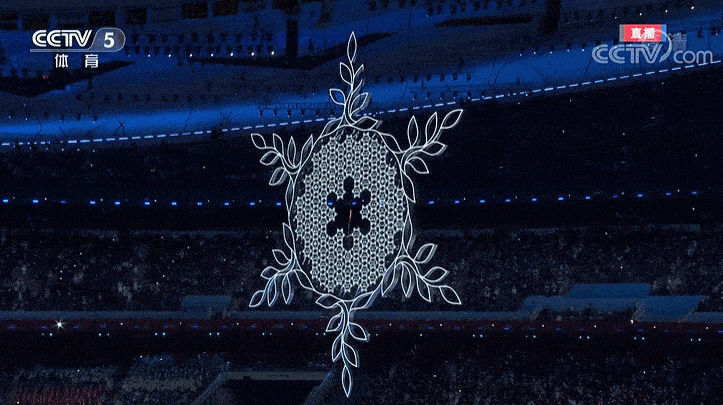

雪花主火炬“钻石般璀璨闪耀”

为实现火炬台要像“钻石般璀璨闪耀”的创意理念，单像素可控异形显示产品把雪花的线条感和细腻的画面完美展现了出来；并通过AIoT技术体系及自主研发的同/异步兼容信发系统，实现火炬点燃后巨型雪花屏向四周撒开的澎湃效果。

主火炬台直径达14.89米，由96块小雪花形态和6块橄榄枝形态的LED双面屏创意组成，采用双面镂空设计，嵌有55万余颗LED灯珠，每一颗灯珠都由驱动芯片的单一信道独立控制；

控制系统：采用BOE（京东方）AIoT技术体系及自主研发的同/异步兼容信发系统，异步集控能在极短时间内将大规模视频内容快速下发，同步集控确保102块双面屏幕实现毫秒级响应；此外，“主路+环路”备份的高冗余控制系统确保了火炬台播控系统的超高可靠性。

现场转播“5G+8K，身临其境般精彩”

本次开幕式更是全球首次规模化应用8K技术进行开幕式直播和重点赛事报道，联合5G网络全方位呈现一场身临其境的冰雪视觉盛宴。

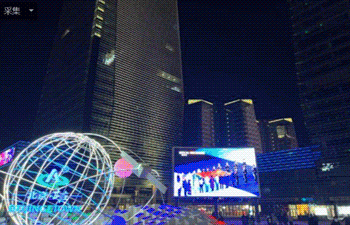

百城千屏，助力全民冬奥

除了开幕式上的技术支持，为了更好地给观众带来身临其境的沉浸式观赛体验，推动“百城千屏”活动落地，各大显示屏厂在各地提供了18块8K超高清显示屏提供赛事转播服务。

在北京冬奥会开幕式上，LED显示技术得到了完美呈现，也将会是LED显示产业第二次腾飞的新起点。在百城千屏活动以及5G+8K科技力量加成下，中国的LED产业逐渐显现出更大的发展潜力，未来的超高清视觉狂潮将会加快到来。

未来，中麒光电与您一起拭目以待！
