详解！开闭幕式超级巨屏背后的拼控方案

冰雪盛会绽放，汇聚世界目光。

国家体育馆鸟巢地面巨型LED屏，精彩夺目。

整个显示系统11626㎡，使用安全性能极高的4备份显示，搭载AI、裸眼3D、5G、8K技术，总像素超4亿，相当于16块4K超高清显示屏，10万张接收卡带载；

史无前例的超级巨屏，万众瞩目的世界级现场，对其背后的拼控、控制系统，提出了最严苛的要求：

1.必须以极其简洁的构架，实现超大分辨率同步显示

2.必须确保显示屏0风险稳定运行，万无一失

为满足此要求，诺瓦围绕下面4点展开：

一、极简的16K拼控方案

整个地屏，采用了诺瓦最 新的全链路超级显控解决方案。

该方案高度集成了视频拼接处理与信号发送功能，16K高清画面高精度同步输出，仅用16台超级拼控，即实现了巨幅异形屏幕的显示控制。

加上冰立方、瀑布屏、雪花屏，共计使用24台超级拼控，即完成了传统“拼接+发送”近600台设备才能完成的工作。无论是设备数量、连线数量，都下降了一个数量级。

这一创新，极大地精简了系统架构，将系统稳定性提升到了全新高度。

图片系统架构对比示意图

二、像素级冗余热备份

为确保现场显示万无一失，诺瓦采用四重像素控制技术，对LED像素点进行冗余热备份。

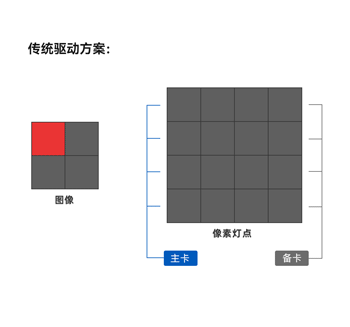

传统驱动方式，图像仅点对点显示，如果像素灯点出现故障，则画面会出现黑点，影响画面呈现。

本项目的创新驱动方式则不同。

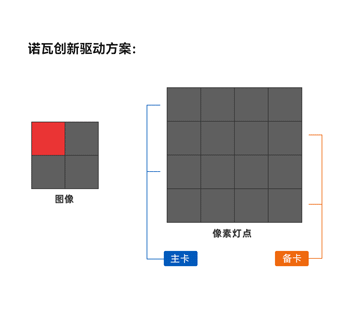

像下图这样，四重像素控制技术，单个像素灯点出现故障、单张接收卡出现故障，均不影响画面呈现，让现场显示安全系数增加4倍。

方案对比示意图

三、4机冗余16重备份方案

在显示控制方面，通过前端拼控和后端接收卡相互配合：每个箱体均采用双接收卡备份设计，构建了4个互为备份的数据通道。4个通道同时工作，实时收发数据。

当主卡主网口输入异常时，另外三路信号按照优先级迅速替换，整个切换时间控制在微秒级别，确保显示屏在显示上不会出现任何异常现象。

方案示意图

在拼控端我们也采用多机备份，且采用主、备输入源冗余备份及场景冗余设计，各路切换过程支持无缝无感切换，从而实现大规模复杂显示系统的流畅、安全、可靠运行目标。

诺瓦通过极简的16K拼控方案、像素级冗余热备份方案、4机冗余16重备份方案，确保了超级地屏和现场所有显示屏的稳定与精彩。

系统架构示意图

四、研发阶段双清零以航天工程标准做系统

总导演张艺谋曾对冬奥开幕式项目总负责航天大道提出要求：你们负责成败，我们负责精彩。而显示屏的稳定与可靠，是开闭幕式成功与精彩的基础。

为了确保显示屏的稳定可靠，除了在短时间完成大量定制化需求与产品功能创新外，诺瓦以航天工程的超高标准要求自己，践行航天大道的“技术清零、管理清零”双清零标准，坚守双清零五大原则，对于问题，坚持"定位准确、机理清楚、问题复现、措施有效、举一反三"。

正是通过前期高标准化的充分测试，严苛的环境验证，诺瓦方案在奥组委屏体首次验收中就获得通过。

冬奥精彩绽放，项目圆满落幕，诺瓦的方案，经受住了现场的检验，收到了奥组委的认可和感谢！

诺瓦亦收获了可复用的航天级高标准产品经验、技术经验与工程经验，内化成为行业标准与能力，为未来更多项目的实现，提供有力支撑！
