晶台新品发布 | SMD LED向「更小」点间距迈进

随着LED显示技术的不断革新和市场需求，伴随着5G+8K等新产业的兴起，LED显示技术正一次次的冲击着点间距的天花板，Mini LED/Micro LED这一概念也随之而来。

Mini LED点间距是0.1mm-1.0mm，因此也可作为Micro LED的前哨站，目前Mini LED封装目前包括COB技术和IMD集合封装技术两种方案，这两种封装方式也存在各自缺点，如：成本高、良率低、色块严重、显示效果不理想、墨色一致性差等一系列问题，现有传统SMD器件有着先天优势去弥补以上不足，随着封装技术的提升，SMD封装模式可以往更小的点间距进行突破，从而开始打破SMD单灯封装不被Mini LED点间距所用的格局。

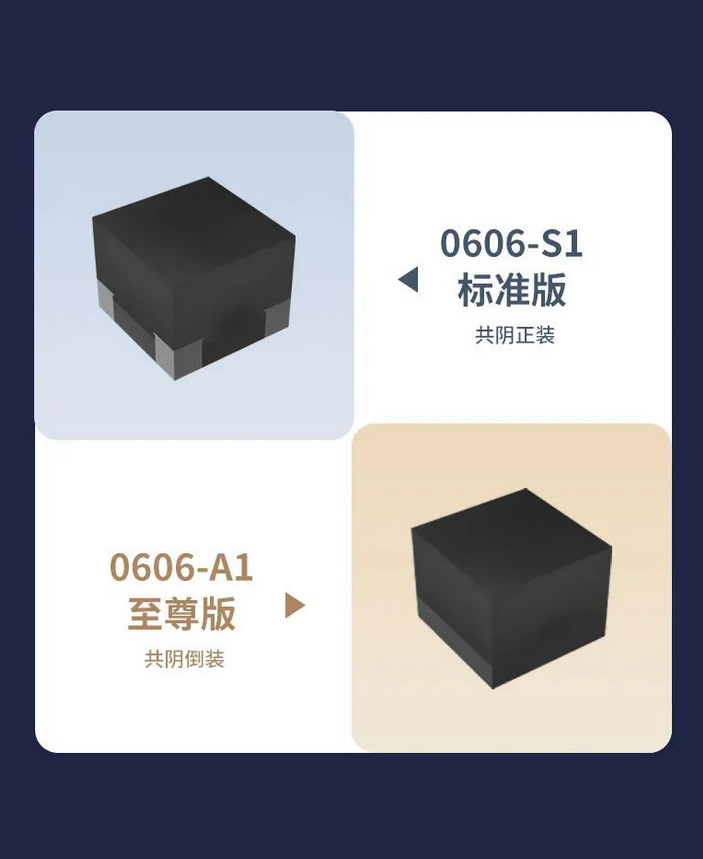

0606产品目前分为标准版0606-S1和至尊版0606-A1两种型号，其中标准版采用正装工艺，至尊版采用倒装工艺。

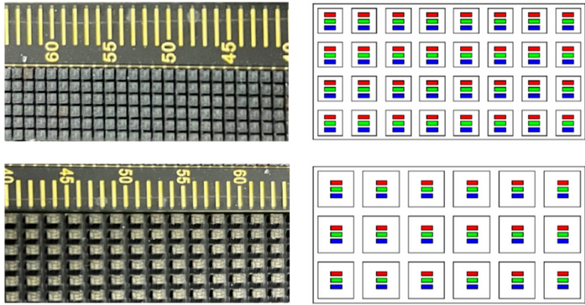

「点间距小，应用灵活」

超小产品尺寸，能适用于点间距P0.9-P1.56，既满足Mini LED P1.0以下微间距，同时也满足P1.0以上小间距。既可应用于P0.9-P1.56户内PCB显示模组贴装，也可应用于P0.9-P1.25 GOB显示模组贴装，外观及显示效果可与COB模组一致，满足客户多元化的需求。

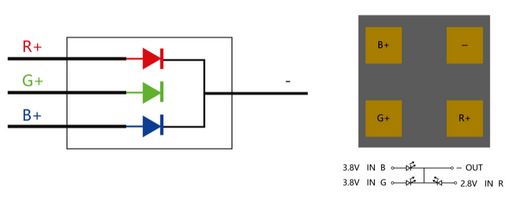

「共阴设计」

独立供电、节能：

共阴驱动架构采用精准电子控制，基于LED红、绿、蓝三基色不同的光电特性，搭配共阴IC的控制系统及独立私模，为LED驱动电路精准分配不同的电压，使产品功耗相对同类产品更节能、更加省电。

色彩真实更稳定：

共阴驱动的方式，可以精准的控制电压，在降低功耗的同时，更降低了发热量，连续工作下波长无漂移，稳定的显示真实色彩。

屏体寿命提升：

能耗降低，从而大幅度的降低了系统的温升，有效的降低了LED受损概率，提高整个显示系统的稳定性和可靠性，更有效的延长系统寿命。

「整屏亮度」

P0.93间距32扫0606-A1至尊版亮度可达到1500cd/m²以上；

P0.93间距32扫0606-S1标准版亮度可达到1000cd/m²左右；

「高对比度」

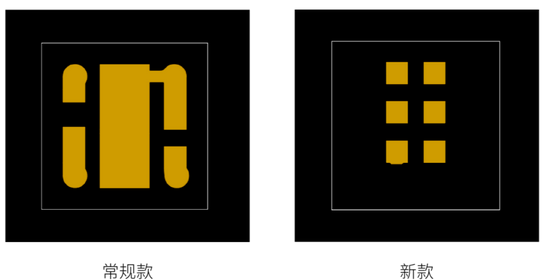

0606A1/S1两款产品设计功能区尺寸合理，非固晶/焊线区域以外部分均使用油墨覆盖，减少金属铜箔裸露，提高产品的对比度，使得图像更清晰、色彩更艳丽。

「卓越的可靠性」

0606-S1标准版引进先进焊线机通过参数优化，提高焊线工艺所造成的失效；而0606-A1至尊版采用倒装工艺，由于无金线封装，极大降低死灯率，提高可靠性能。

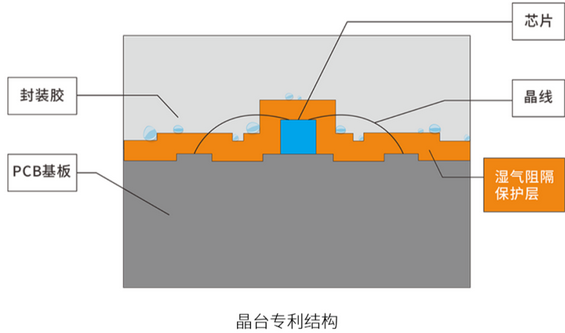

0606A1/S1两款产品通过优化芯片PV保护、制程工艺调整以及胶水增加高分子材料，增加了抑制基板和芯片金属迁移的能力，可靠性得到进一步提升。

注意事项：

1.本文档中包含的信息反映了具有代表性的使用场景，仅供技术参考。

2.本文档中提到的产品型号和规格如有更改或改进，恕不另行通知。在生产使用之前，客户应参考产品规格书的最 新数据表。

3.在使用本文档中引用的产品时，请确保产品在数据手册中规定的环境和电气限制范围内运行。

4.本文档中的信息适用于LED应用中的典型用法。如有任何特殊用途，请向晶台咨询，以获得进一步的帮助。
