TCL的Mini-LED背光显示器技术

文章转载自：液晶分会显示资讯

Mini-LED背光已成为液晶面板升级的重要方向。在一年一度的全球性消费电子展盛会——美国拉斯维加斯CES展会上，TCL展示下一代显示技术Mini-LED。这一款产品的显示屏来自TCL华星MLED星曜屏，向世界展示TCL华星在显示领域的科研力量。

在显示领域，HDR已经成为高端电视的标配，而Mini-LED技术可以轻松实现目前的HDR标准。未来，Mini-LED将在显示市场加速渗透，让显示回归画质本身，也将改善LCD面板产品在市场份额抢夺上对OLED面板产品毫无还手之力的局面。

TCL华星MLED星曜屏致力于全方位提升显示品质，星曜屏NTSC高达100%，比普通产品增加38%+的色域享受，100%还原真实精彩场景，不漏掉任何一抹色彩。画质体验可媲美OLED，可以给观者带来全新的震撼视觉体验；传统LCD对比度一般约1000:1，而双屏的静态对比度约为50万:1。

TCL华星MLED星曜屏对比度高达100万:1，拥有更加完美的细节表现；OLED显示屏会出现“图像持久”或“烧屏”现象，当一个新的图像出现在屏幕上时，仍然会出现之前图像的一些残影。TCL华星星曜屏拥有解决残影现象的解决方案，动态画面更加流畅清晰。

液晶电视越来越薄，特别直下式电视，想做得超薄，在结构和光学上是很大的挑战。基于此，TCL在18年12月27日申请了一项名为“一种直下式背光模组及显示器”的发明专利（申请号：201822219048.8），申请人为深圳TCL新技术有限公司。

根据目前公开的专利，让我们一起来看看TCL的这项直下式显示器技术吧。

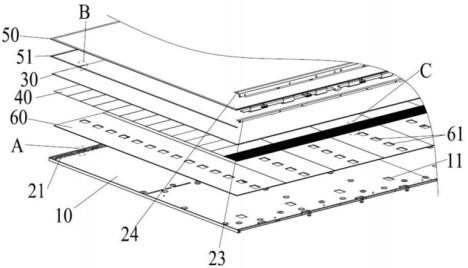

如上图为直下式背光模组的爆炸图示意，直下式背光模组包括：背板10、光学组件30、设置在背板正面并位于光学组件外围的中框20以及位于背板和光学组件之间的散热片60和mini led灯板40。散热片与背板连接，mini led灯板与散热片连接，光学组件与中框连接并与mini led灯板面面接触。

现有的直下式液晶电视的OD值一般都大于8mm，OD值越大则电视的厚度也越大，所以普通直下式液晶电视会比较厚。而该发明采用mini led灯板，mini led灯板可以与光学组件接触，无需设置间隙（即OD值为零），mini led灯板发出的光即可均匀地照射在光学组件上。

因此，该技术使得直下式背光模组的厚度得到大大减小。同时，相对于现有的凹槽型背板，该实用新型中背板采用平板，更加薄，也减小了直下式背光模组的厚度。

同时，mini led灯板产生的热量通过散热片传递到背板，可以进行充分散热，避免mini led灯板和光学组件过热。散热片可以采用铝或铜等导热材料制成，散热片的大小与mini led灯板的大小一致，便于充分与mini led灯板接触并将mini led灯板的热量散去。

如上图为直下式背光模组正面的结构图，miniled灯板包括：安装板和若干个mini led灯，mini led灯以点阵的方式设置在安装板与光学组件相对一侧。安装板与散热片相对一侧设置有若干个插座，散热片上设置有供插座穿过的插座孔。具体来说，mini led灯嵌入在安装板中，mini led灯通常只有80-300μm，几乎排满整个安装板，且每个mini led灯可以独立发光，可以均匀发光到光学组件。

散热片可以是一体设置，也可以由多个散热件组成，例如，在灯区分为14排8列时，可以设置8个散热件，每个散热件对应一列灯区，则每个散热件上设置有14个插座孔，如上图所示。

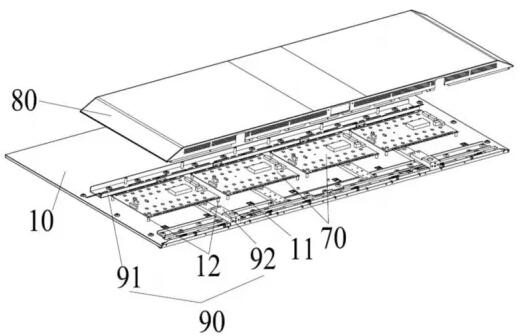

如上图所示为直下式背光模组背面的结构图，背板背面设置有机芯、后壳以及加强梁，机芯和加强梁位于后壳内。机芯、后壳以及加强梁位于背板背面的底部，背板背面的顶部是超薄设计，机芯通过插座与mini led灯电连接，背板上设置有走线孔，连接机芯的电线可依次穿过走线孔和插座孔并与插座连接，从而实现机芯和mini led灯的导通。

加强梁用于加强背板的强度，防止背板变形。加强梁包括：位于机芯两侧的两个横梁和若干个连接两个横梁的纵梁。纵梁位于机芯与背板之间，由于立柱使得机芯与背板之间具有间隙，纵梁可从间隙中穿过。横梁和纵梁均与背板接触，可以起到较好的加强效果，两个横梁和若干个纵梁形成楼梯状，同时后壳底部设置有散热孔用于散热。

以上就是TCL的mini led装置结构，Mini-LED正成为显示领域的“宠儿”，2019年以来，TCL、苹果、海信、华硕、群创、友达、京东方等巨头纷纷推出Mini-LED背光或类似技术的电视、显示器、VR和车载显示等终端产品。mini led具有亮度高，寿命长，成本低，对比度高的特点，因此被各大厂商用来作为显示设备，而TCL的这项专利也将成为其产业的重要支撑之一。
