三星The Wall/索尼“黑彩晶”首次亮相中国，Micro LED还远吗？

   Mini LED/Micro LED备受厂商热捧。在北京InfoComm China上不少厂商展出了Mini LED显示屏。利亚德展出了0.6mm/0.7mm间距Mini LED，富可视也展出了1.2mm间距Mini LED等。其中备受瞩目的是索尼8K曲面“黑彩晶”。

   与此同时，三星也在三星The Wall媒体鉴赏会上首次公开展出146英寸The Wall，其画面效果同样让在场的媒体和嘉宾震撼。

   可见，三星和索尼都在积极布局下一代显示技术——Micro LED。不管是索尼的8K曲面“黑彩晶”，还是三星的The Wall，都是它们推进Micro LED技术的一个过渡性产品。随着Micro LED技术不断进步，显示产业可能会有新的变化。

   索尼8K曲面“黑彩晶”在中国首秀

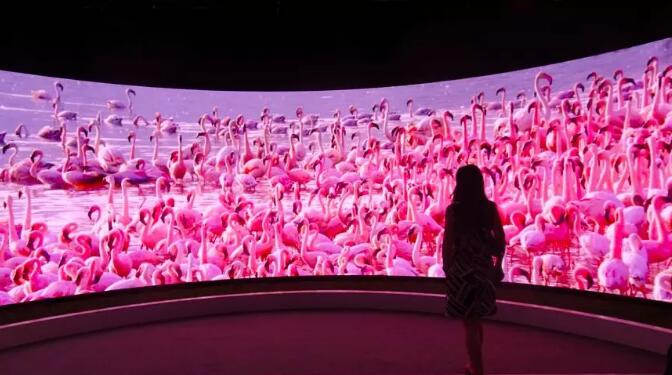

   7月17日，索尼在北京InfoComm China上展出了8K曲面Crystal LED显示系统“黑彩晶”。该“黑彩晶”由144个显示单元联合构成120度弯曲、纵向2.7米*横向8米的巨幅精准影像。安装时，每个显示单元之间保持5度安装角。这是“黑彩晶”首次以曲面形态在国内亮相。

   该系统采用了索尼自主研发的精细LED技术，发光颗粒面积细如发丝，仅为0.003平方毫米，显示单元99%面积采用黑色光学处理，对比度高达100万:1，亮度达到1000nit。显示单元之间可实现“无缝拼接”，水平/垂直接近180°广视角，在各角度观看色彩和亮度都不会发生改变。同时，该系统*高可支持120帧视频信号的输入，高速运动图像也能流畅展示，且支持主动的3D系统。

   自问世以来，黑彩晶征服众多高端用户，为东航打造大屏新“画”境的品牌展厅，塑造企业形象。近期，“黑彩晶”又获华为青睐，将以低延迟、高精细的视频影像助力华为会议室升级改造，提升商业办公的效率和体验。目前，索尼、华为双方正就“黑彩晶”的购买意向进行合作洽谈。

   三星首次在中国公开展示The Wall

   同日，主题为“突破想象 遇见未来”的三星The Wall媒体鉴赏会在北京举行。在鉴赏会上，三星在中国首次公开展示146英寸The Wall。The Wall分为商用版本The Wall Professional和家用版本The Wall Luxury。

   据了解，通过搭载先进的自发光和模块化技术，The Wall拥有杰出的画质、功能和设计，这些可定制的显示器由独立的自发光微型LED模块组成，通过成百上千万能够自主发光的红、绿、蓝色无机微型化LED芯片，可以在屏幕上创造出鲜艳的色彩。

   三星电子大中华区消费电子部总裁李廷柱表示，“The Wall的创新实现了显示屏三个方面的自由：尺寸自由、比例自由、分辨率自由，这款突破想象实现“自由”的产品会成为显示行业的新起点。”

   三星The Wall模块化面板的拼贴设计组合，可以让消费者根据自己的空间和美学需求进行尺寸定制，提供72英寸到292英寸的充分可选择空间。除此之外，The Wall还可以任意调整屏幕的形状比例来满足他们的需求，不仅能支持传统的16:9的画面比例，也能支持21：9等多种宽高比，配合场景来吸引观众的注意力。与此同时，在分辨率上The Wall也提供了4K到8K的不同选择。

   不仅如此，在三大自由的灵活空间下，The Wall的超高清画面品质并不会受到丝毫影响，画面缩进和拉出功能保证了任何观影距离下屏幕内容的*佳显示尺寸，进一步强化了产品的定制化功能。The Wall Luxury还增添了智能功能，在现场放映时，控制者可以通过遥控器，轻松调节屏幕显示的大小。

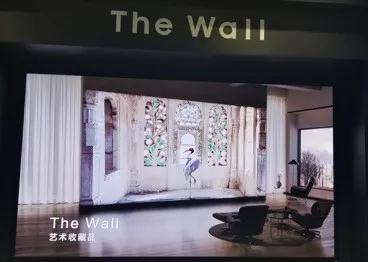

   The Wall Luxury还可以通过“环境屏”模式展示例如照片和艺术画作等各种内容，通过搭配可定制的装饰框架，匹配所处的背景，与周围环境相得益彰。在日渐注重视觉体验的今天，The Wall营造出的科技感和艺术感。

   Micro LED技术和应用仍受制约

   Micro-LED用于显示有其得天独厚的一些优势。Micro-LED集低功耗、高亮度、超高分辨率与色彩饱和度、反应速度快、超省电、寿命较长、效率较高等优点于一身，与LCD和OLED相比，Micro-LED亮度和色彩饱和度优势十分明显。

   但是在Micro-LED产业化过程中仍面临着众多技术挑战，甚至现在大多数人对Micro-LED定义模糊不清，不少人将小间距LED理解成Micro-LED。近日，晶元光电董事长Jou Ming-jiunn将大小为100微米左右的LED芯片定义为迷你LED，将大小在20到30微米之间的LED芯片定义为Micro-LED。

   Micro-LED制造有众多关键技术，其中大规模转移技术在Micro-LED制造中是最难的一部分，因为巨量转移技术需要将在衬底上生成的LED芯片转移到TFT基底层上面，并实现精准的对位和连接。

   除了大批量转移技术之外，Micro-LED仍会遇到其他技术难题。Mikro Mesa合伙人张俊义指出，固态半导体、TFT薄膜电晶体、界面力学、光学与色彩原理、驱动IC、检测设备、均匀性等技术瓶颈同样有待突破。

   特别是在商业化过程中，Micro-LED将直接面临OLED和LCD的价格竞争。友达光电董事长彭双浪表示，MicroLED有一个致命的问题，就是分辨率提高的时候成本也会成倍增加，4K面板清晰度是FHD面板的4倍，但是成本不只增加4倍，还会更高。因为在制作过程中需要提升良率，不然无法量产，而且它不是物理的问题，而是艺术的问题。

   目前，Micro-LED可以设想的应用领域主要有两个：一是用于智能手表、VR/AR设备以及智能手机上；二是像索尼、三星一样，将其应用于如电视一样的大尺寸显示屏上。

   如果Micro-LED能够实现规模量产，最有可能在智能手表应用上实现率先突破。一方面是因为Micro-LED拥有低耗电特性，有利于解决智能手表待机时间不够长的痛点，所以苹果将智能手表应用作为主攻方向之一；另一方面是因为智能手表对显示屏分辨率要求不是非常高，巨量转移难度可以降低，有望率先实现量产。

   Micro-LED在大尺寸显示和VR/AR设备领域同样具有应用的可能性。张俊义认为，LCD在50英寸以下市场竞争力非常强，但是在50英寸以上市场不一定，因为55英寸FHD Micro-LED生产成本只是同规格LCD的60%，55英寸4K Micro-LED生产成本只是同规格LCD的90%，而且Micro-LED尺寸越大越经济。
