【干货】控制系统周边设备的连接

    大多用户和没有摸入门道的工程师，对LED显示屏的控制系统直连一点都没有问题，可是碰到了需要增加视频处理器或者光纤收发器等外围设备，心里就堵得慌了。其实它们并不可怕，首先我们还是得从传输的原理来讲讲它们之间的连接。

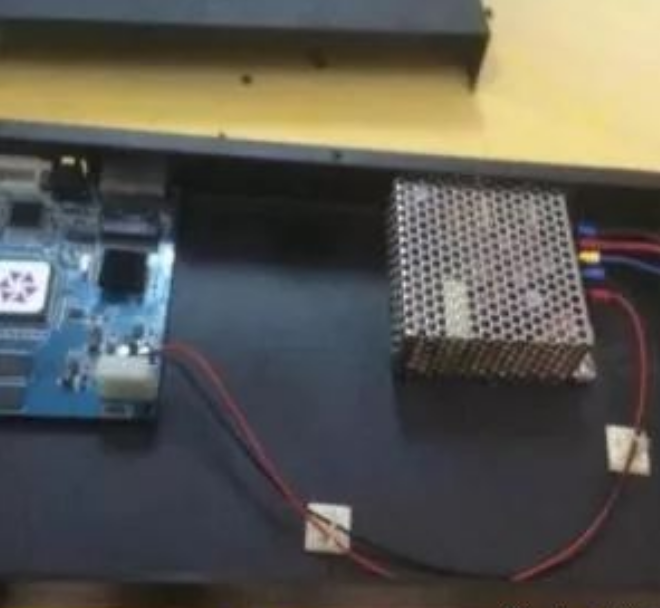

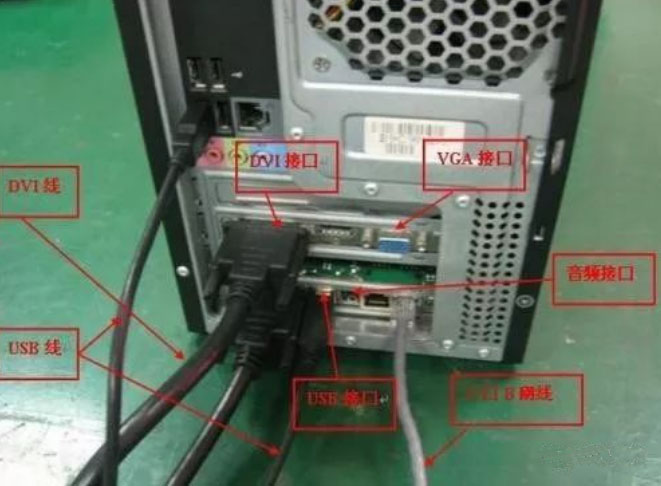

   大屏接收到的信号是从显卡设置成双输出模式获取的，LED大屏就是电脑的第二个“显示器”，只是这个显示器看起来比较大而已。发送卡本身插在电脑里没有跟电脑主板发生任何数据交换，仅仅只是利用了主板的插槽进行固定，然后从主板获得5V的供电电源而已。简言而之，如果不把发送卡放在电脑里，单单把发送卡放在电脑外面，用一个开关电源就能让它工作了。所以，即使把它插在视频处理器里面，也同样只是获得一个固定位置和内置的5V电源罢了。其它的信号线路，以前该怎么接，现在还是怎么接。不同的是，视频处理器要切换多路视频源。

    所以，显卡过来的视频信号要进入到视频处理器里面，由视频处理器面板的切换键来控制是由电脑过来的视频信号发送到LED大屏上还是外来信号（例如摄像机和DVD）发送到LED大屏幕上。实际视频处理器在这里起的作用即是集线器的作用，当然至于视频处理效果的问题不是我这里需要重点讨论的。

    那么在这里一定要注意设置分辨率的问题，显卡，发送卡和视频处理器三个位置设置的分辨率必须一致，否则就会导致输出到LED大屏上不正常。

    我们再看看光纤收发器的连接。讲连接之前，我们也来简单的了解一下光纤收发器收发器的作用：它是一种将短距离的双绞线电信号（网线）和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。也即是它的作用就是将电信号转成光信号，然后又将光信号转成电信号。

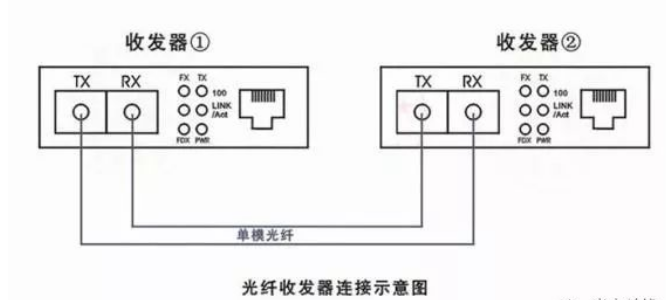

    在发送端，不管是视频处理器还是电脑上的发送卡出来的网线，单根网线插入到光纤收发器上，在通电的情况下，RX指示灯是常亮状态，表示收发器跟发送卡已经正常通信，否则不通。在接收端，同样的，如果RX指示灯是常亮状态，表示收发器跟接送卡已经正常通信，否则不通。当发送和接收两端光纤收发器插上双纤“发”和“收”两根（或者称两芯）光纤后，TX指示灯如果是常亮状态，表示收发器之间已经正常通信，否则不通。连接正常后，光纤收发器的接收端DATA指示灯应是常闪状态，表示接收端已经正常通信了，否则不通。如果发送卡有两个网线发送给LED大屏，那就需要两套光纤收发器，那么光纤就需要四芯的。总之一根网线需要一套收发器和两芯的光纤才能正常通信，以此类推。现在的光纤收发器可以自由识别“发”“收”光纤，不需要特意的对应光纤接口。需要特别说明的是市场上的光纤收发器和LED显示屏专用的收发器不能通用，内部通讯协议有所不同。

    光纤收发器分为单模光纤收发器和多模光纤收发器，单模光纤收发器传输距离20公里至120公里；多模光纤收发器传输距离5公里以下。具体实际可传输距离仍需要跟供应商确认，不可将不同类型的光纤和收发器混用。也即是单模光纤不能使用多模光纤收发器，多模光纤不能使用单模光纤收发器。
