城之梦——LED显示屏规划馆解决方案

    人都会做梦，在睡觉的时候。城市也会做梦，在规划馆建成的时候。

    每个城市都有梦想，每年城市的建设都会按照既定好的城市规划方案稳步推进。如何让这个建设规划方案体现出来？于是城市规划馆诞生了。

    规划馆显示屏的定位是什么

    每一个城市都有自己的灵魂，每一个城市规划都有其主题，城市的梦都围绕着一个主题展现。这个主题即是城市建设庞大信息的精髓，核心就是要为城市发展提供一条清晰的线索。

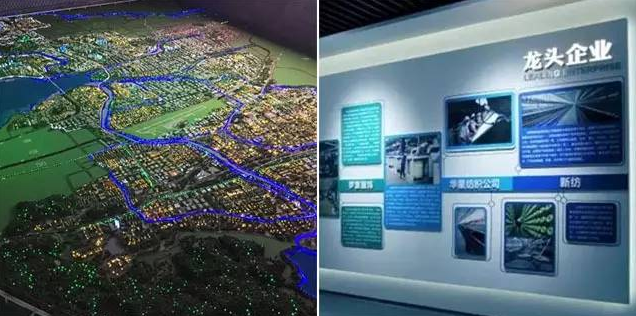

    在过去，城市主题的载体是通过墙面上大量的喷涂，各个年代的老旧照片，无趣繁琐的文字描述来展示，这些元素只能传达城市规划的模糊概念。在当下，我们需要更具体的规划内容和更直观的表现形式。于是灯光，沙盘，液晶显示屏被大量的应用在了规划馆。

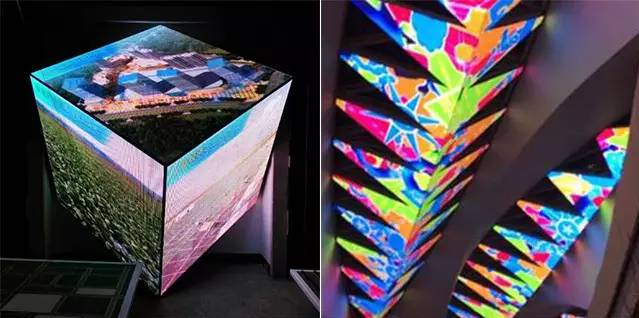

    LED显示屏是当下展现这条线索的主要窗口之一，它不仅仅可以回顾过去，呈现现在，还可以展望未来。在时间上观察城市的变化，在空间上俯视城市的轮廓。由于传统展示载体无法满足规划馆的功能要求，故LED显示屏逐渐取代沙盘，取代天花板，取代信息墙，取代灯光。规划馆大规模应用LED显示来描绘一个更清晰的城市之梦。

    规划馆显示屏的特点是什么

    首先是独特的结构。规划馆是一个封闭的室内场所，整体空间有限。且因电源、管道、消防等条件限制，每一块显示屏的合理安装都需要有对应的结构来满足以达到我们期望的显示效果。比如弧形显示屏，就需要我们精确计算所在场地的弧度角。

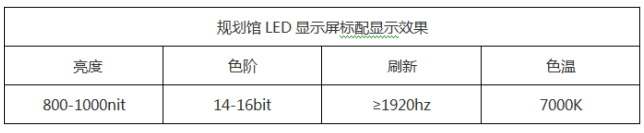

    其次规划馆显示屏是要求低亮高灰的产品。常规LED显示屏一般具有较高的亮度，大量应用于光亮的环境中。但由于规划馆是处于封闭的室内弱光环境，*佳亮度不大于800nit。常规显示屏在此亮度下会出现丢失灰阶、跳帧，色彩越阶，颜色不均匀，偏色等现象。下面为规划馆显示屏专门设计了低亮高灰产品，保证显示屏在只有400nit的亮度条件下，依旧有14级的灰度效果。

    最后是集成的显示控制中心。规划馆由多个场景组成，所有的场景需要集中到一个控制中心，这就需要一个高度集成化控制系统能控制场馆内所有显示屏产品，以及灯光音响设备。从而保障显示屏显示素材更换简单。有集成控制中心，设备维护方便，控制系统软件一次设置，永久有效。

    规划馆内的显示屏是城市之梦的精髓，是融合了城市灵魂的艺术品。这个艺术品是多变的，细腻的，唯*的，也是由工匠精神的体现，为每一件艺术品倾注的心血，无论是显示效果，还是融合到规划馆室内环境中的各种结构，都完美切合城市发展的精神。

    规划馆显示屏的场景要求

    每个城市都有其独特人文环境和极具当地特色的景色，城市规划馆在设计时，则需要考虑将这些融入到其中。

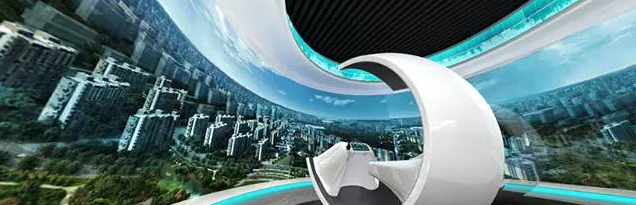

    在海滨城市规划馆，以LED显示屏融合场馆设计，打造了具有海景风光特色的场景。沿海城市的规划馆，以一块长度在20米，视角在120°的广角弧形屏，配合天花和地板的装饰，以及其它感官设备，让人如临沙滩，看潮起潮落，在室内演绎出大海的壮阔。

    在山地城市规划馆，融合当地人文景观，打造了具有山地风情的场景。依山城市的规划馆，以一块整体高度12米的弯折显示屏连接天花板和地面，将天空，山上，山脚，河谷分层排布，配合其它感官设备，让人如在名川，观月升月落，在馆内感受山地错落，河谷纵横。

    显示屏不仅仅是用作展示，它将融合到规划馆的设计当中，如地面，墙面，天花板等。这考验的是显示屏厂商产品的综合能力。

    规划馆显示屏设计原则

    1.像素密度设计

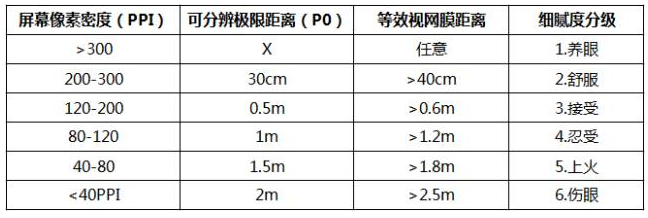

    人眼能够分辨屏幕像素点间距通常以0.1mm为界限，0.1mm以下间距由于超出视网膜分辨的极限，不管多近看都无法分辨，视觉上被当作一整体。此时对应的像素密度约为300PPI。

    规划馆内LED显示屏的有效视距一般在2m-16m，为了让观看者能够有*佳的视觉效果，则需要根据等效视网膜距离来选择显示屏点间距大小。如平均显示距离在9米，则可以选择间距为P3的LED显示屏来满足规划馆内显示要求。如果视觉距离在5米，则可选择P1.667的LED显示屏满足显示要求。

    计算公式如下：

    0.1/300=X/9000（人眼分辨接线/最大分辨极限距离=LED显示屏间距/平均视觉距离）

    X=3 ； （平均视觉距离在9米的LED显示屏用P3就能给观众最养眼的视觉效果）

    2.静音

    规划馆处于封闭空间，对噪音控制要求很高。传统的LCD以及DLP拼接都带有散热风扇，风扇散热的同时产生嗡嗡声。LED显示屏则不需要散热风扇进行散热，电源则配置无风扇静音电源，冗余的功率配置，保证电源的有效负载低于60%，从而保障规划馆内有一个安静的环境。

    3.超大拼接的一致性

    相比于传统LCD和DLP拼接，LED显示屏单元模组拼接不会出现黑色边框，可以做到超大尺寸显示屏拼接。同时，LED显示屏可以保证模组间亮度和色度一致，达到*佳的整屏显示效果。在观看视角方面，LED显示屏的左右和上下视角高达120°，完全可以覆盖规划馆室内的所有角落。

    4.轻量化设计

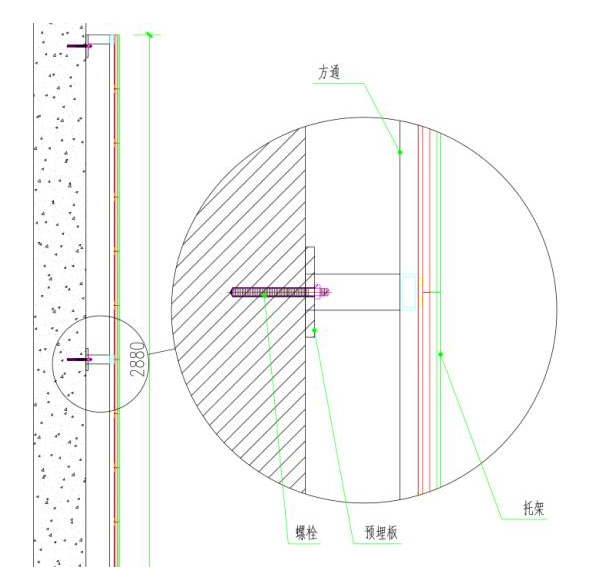

    在规划馆等室内场所，空间是相当有限的。为了更高效的利用空间，显示屏的轻量化设计就显得尤其重要了。LED显示屏可以做到贴墙安装，只需要100mm的厚度空间，可在任意墙体安装LED显示屏，满足规划馆内所有场所的显示屏安装。

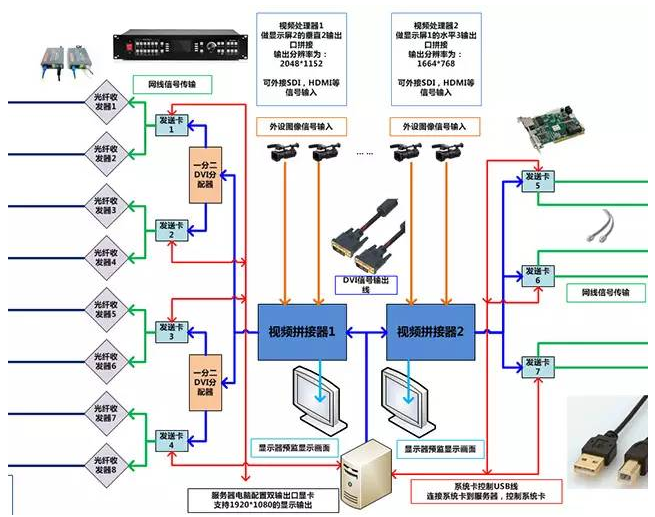

    5.系统架构

    规划馆内都会有多块显示屏，如果对LED显示屏控制中心设计了集成控制，那么只需要一台电脑就能同时控制多个显示屏，同时，集合到系统中的视频处理器可以接入各类图像输入信号，及时准确的将视频画面信息投放到对应的显示屏上。

    规划馆项目其它外设

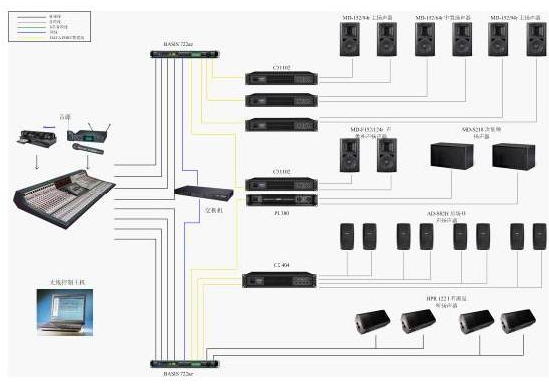

    1.音响设备

    音响配置需要根据LED显示屏和室内环境要求进行选择。根据不同的使用环境，系统设计需达到：最适当的分贝，高保真的传输，*佳的清晰度，均匀的声场分布，声像一致等技术要求。至于怎么达到*佳的效果，由广播系统部门来做*佳计算，使显示屏和音响设备达到*佳的效果。

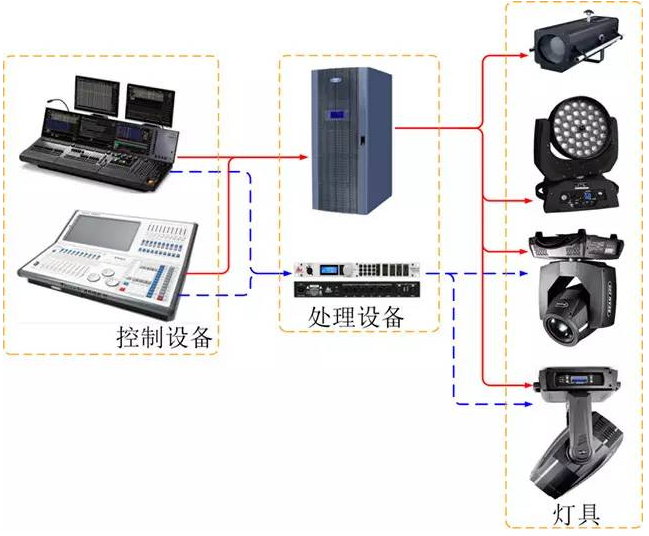

    2.灯光设备

    灯光系统设计、配置、功能需满足展厅的主题要求，充分考虑系统的合理性、可扩展性、前瞻性以及良好的性价比。最重要的是，光线可以渲染一种氛围，这种氛围与LED显示屏融为一体，让规划馆展示的主题更加鲜明生动。
