日本剧场活用500多万个LED 打造“空中显示器”

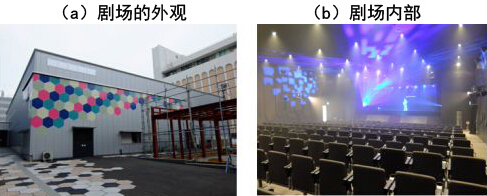

    位于日本神奈川县横滨市的“DMM VR THEATER”剧场将于2015年9月11日开业。剧场内设置了让虚拟的人物和物体仿佛在舞台上真实存在的“空中显示器”。

    该剧场利用“佩珀尔幻象”（Pepper's ghost），实现了空中显示器。利用从舞台前端向观众席倾斜的半透明光学薄膜，反射地面上显示出的人物等影像，在舞台上呈现出栩栩如生的人物等虚像。舞台后方也设置屏幕，利用投影仪投射影像。与投影仪的影像相比，地面显示的影像虚像较靠前，使得虚像更加立体、真实。

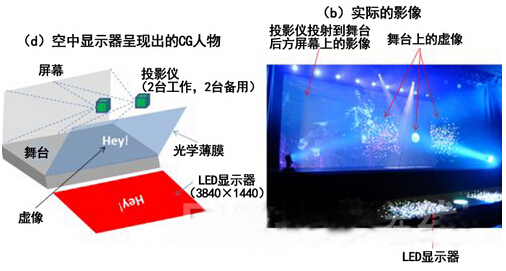

    空中显示器利用从舞台向观众席倾斜的半透明光学薄膜呈现虚像。在舞台前方配置大型LED显示器，使LED显示器的影像反射到光学薄膜。舞台后方也设置屏幕，用来投射影像。比方说，将相当于虚像影子的影像投射在舞台后方的屏幕上。光学薄膜上的虚像发生变化后，影子也会随之变化。

    利用高精细LED显示器

    为了使舞台上的虚像更加明亮、清晰，地面上设置了大型的高精细LED显示器。

    LED显示器为美国SiliconCore Technologies公司制造。像素为3840*1440。RGB LED芯片集成在1个SMD封装中，制成LED，LED的数量与像素数相当。其特点是亮度达到了LED显示器中较高的2000cd/m2，LED的配置间距仅为1.9mm。该公司自豪地表示，“能以这样的亮度、1mm左右的窄间距进行配置的只有我们”。

    因为间距小，所以不容易感觉到LED的“颗粒感”。按照现在的情况，实现2000cd/m2以上的高亮度时，间距一般需要达到3mm以上。

    无需寄存器

    能够以窄间距配置LED，是因为采用了“共阴极”的方法驱动LED芯片。这种驱动方法是向RGB LED芯片分别供应不同的功率。RGB LED芯片的阴极共用，所以叫作共阴极。

    一般的LED显示器采用RGB LED芯片共用阳极的“共阳极”方法。向RGB LED芯片供应的功率相同。此时，降低红色LED芯片的电压需要借助外置寄存器（电阻）。因为电能会在寄存器部分损耗并发热，所以共阳极方式很难使间距缩小到1mm左右。

    而共阴极法无需寄存器，适合窄间距化。因为无需寄存器，所以部件数量少，还具有容易小型化的特点。而且，SiliconCore Technologies的LED驱动IC集成度高，外置部件的数量也比较少。

    通过LED配置的窄间距化和减少部件数量等，这台像素高达553万的LED显示器，外形尺寸控制在了7296mm×2736mm。可以实现2000cd/m2左右的亮度。实际运营会使用“6～7成”，也就是1200～1400 cd/m2。控制亮度使用不仅可以降低功耗，还能减少维护频率、延长产品寿命。
