LED大屏幕组合显示系统在电视演播室的应用
类别：技术与产品发表于：2012-06-21 18:53
LED大屏幕组合显示系统即我们俗称的“LED大屏幕”，以其色彩绚丽、大气壮观的舞美效果、强大的视觉冲击、灵活组合等特点，成为节目的主要展现、衬托手段，它已悄然进入电视演播室，成为各电视台综艺、访谈类节目必备的技术设备，甚至在某种程度上讲，节目的成功与否取决于LED大屏幕是否能完美展现。那么如何应用好LED大屏幕，就凸显其重要了。广义上讲LED大屏幕的完美展现是技术与艺术的完美结合，在此仅就技术层面的应用进行论述。

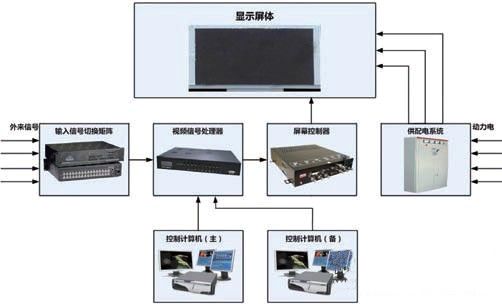

在电视演播室中应用好LED大屏幕，首先要做到合理设计。LED大屏幕组合显示系统主要由LED显示屏、屏幕控制器、视频信号处理器、输入信号切换矩阵、控制计算机、供配电系统等组成(结构见下图)。
其中LED显示屏的种类、尺寸大小、舞台位置及分辨率是关键，因为在演播室中使用，LED显示屏应选用室内表贴三合一全彩显示屏，它是将红绿蓝三颗芯片封在一起，构成一个像素点，均匀地分布在单元板上构成的显示屏。这种屏体均匀性好，很好地解决了马赛克现象，具有非常出色的一致性，采用实像素显示，无论是文字还是图像和视频，均有清晰、细腻、逼真的显示效果；可视角度大，水平视角和垂直视角均可达到120度以上，此范围内任意角度，图像不变形，不偏色；易维护，可实现单点维修，维修成本相对较低。LED显示屏的尺寸大小、舞台位置及分辨率必须根据演播室实际情况确定，电视台演播室大小通常为400-1000平方米，因此LED显示屏的尺寸大小范围应在4×3米到8×6米，屏体摆放位置*好在距舞台表演区8到15米，这样屏体自身亮度既未影响到演播室舞台的布光系统、又能起到较好的衬托作用。至于LED显示屏的分辨率当然愈高愈好，但成本亦增大。一般规格为P7.62(显示密度可达17,222dot/m2)或P6(显示密度可达27777dot/m2)效果就非常好。以我台四百平演播室为例，就选用了规格为P7.62室内表贴三合一全彩显示屏，尺寸大小为6×4米，距舞台表演区8米，使用效果非常好。
同时，输入信号切换矩阵应有多种接口，可灵活为屏幕提供信号源，*好有SDI接口，可与台里非编设备或制作网相联，这样高质量的视频源，更能将LED显示屏的绚丽、壮观特点展现出来。考虑到节目录制的安全性，控制计算机应为一主一备。
由于LED大屏幕组合显示系统组成部件多，因而系统在安装过程中有以下步聚需要注意。
1、安装、控制、调试、维护必须及时准确。安装通常采用基座式，即先安装好基座，再通过连接件将屏体固定到基座上。须注意的是在安装屏体前，一定要仔细检查安装钢架结构的安装面是否平整、牢固。
2、在调试、维护时，常见有以下几种情况发生，应采取相应对策。
单元板不亮：电源故障或数据线断了，更换。
某个单元红(或绿)常亮：对应的分配板故障或数据线方向插反了，更换或数据线重插。
通讯不正常：软件设置不对或MAX323有问题，重启计算机进行软件设置，或更换这片MAX323。
整屏横向隔几行亮，隔几行不亮：通讯不正常，检查网线。
使用注意事项：首先LED大屏幕组合显示系统接地必须良好，否则引起“烧板”现象，不可以带电插拔DVI数据线和其它接插件，更不能带电维修。其次开关LED大屏幕时一定遵循“先开计算机，再开LED屏幕；先闭LED屏幕，再关计算机”的原则；不要频繁开关，时间间隔至少要5分钟以上；发送卡的绿灯闪烁时才可开LED屏幕；尽量减少LED屏幕全亮或失控状态下开屏，因此时系统中冲击电流最大。
总之，要使LED大屏幕组合显示系统稳定运行，就需要我们有扎实的技术功底、迅速快捷排除故障的经验、能力，从而保证节目的成功录制。
在电视演播室中应用好LED大屏幕，首先要做到合理设计。LED大屏幕组合显示系统主要由LED显示屏、屏幕控制器、视频信号处理器、输入信号切换矩阵、控制计算机、供配电系统等组成(结构见下图)。
同时，输入信号切换矩阵应有多种接口，可灵活为屏幕提供信号源，*好有SDI接口，可与台里非编设备或制作网相联，这样高质量的视频源，更能将LED显示屏的绚丽、壮观特点展现出来。考虑到节目录制的安全性，控制计算机应为一主一备。
由于LED大屏幕组合显示系统组成部件多，因而系统在安装过程中有以下步聚需要注意。
1、安装、控制、调试、维护必须及时准确。安装通常采用基座式，即先安装好基座，再通过连接件将屏体固定到基座上。须注意的是在安装屏体前，一定要仔细检查安装钢架结构的安装面是否平整、牢固。
2、在调试、维护时，常见有以下几种情况发生，应采取相应对策。
单元板不亮：电源故障或数据线断了，更换。
某个单元红(或绿)常亮：对应的分配板故障或数据线方向插反了，更换或数据线重插。
通讯不正常：软件设置不对或MAX323有问题，重启计算机进行软件设置，或更换这片MAX323。
整屏横向隔几行亮，隔几行不亮：通讯不正常，检查网线。
使用注意事项：首先LED大屏幕组合显示系统接地必须良好，否则引起“烧板”现象，不可以带电插拔DVI数据线和其它接插件，更不能带电维修。其次开关LED大屏幕时一定遵循“先开计算机，再开LED屏幕；先闭LED屏幕，再关计算机”的原则；不要频繁开关，时间间隔至少要5分钟以上；发送卡的绿灯闪烁时才可开LED屏幕；尽量减少LED屏幕全亮或失控状态下开屏，因此时系统中冲击电流最大。
总之，要使LED大屏幕组合显示系统稳定运行，就需要我们有扎实的技术功底、迅速快捷排除故障的经验、能力，从而保证节目的成功录制。
