从西瓜皮到三角球面 常见LED球形屏制作工艺介绍

　　现在市面上常见的LED球形显示屏屏一般为西瓜皮球屏、足球屏、六面球屏这三种LED球屏。最近某上海LED显示屏企业又推出了一款采用三角形类球面大单元屏拼接的点阵球形屏。下面大屏幕显示业绩榜编辑就为你介绍常见的LED球形屏制作方法。

　　常见LED球形屏制作工艺介绍  西瓜皮球屏

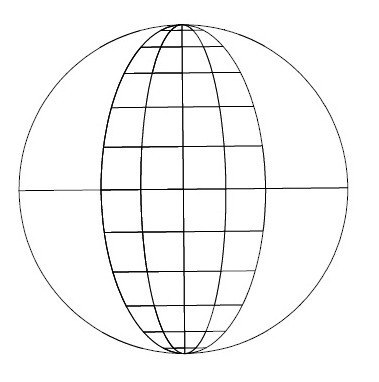

　　1、市场上最早出现的球屏，俗称西瓜皮球屏，它由西瓜皮状PCB组成，它的优点是制作方便，PCB的种类的也少，进入门槛较低，普及较快，缺点是南北二极(或者北纬45°以北，南纬45°以南)不能播放图像，因此画面利用率太低。见下图：

　　常见LED球形屏制作工艺介绍  足球屏

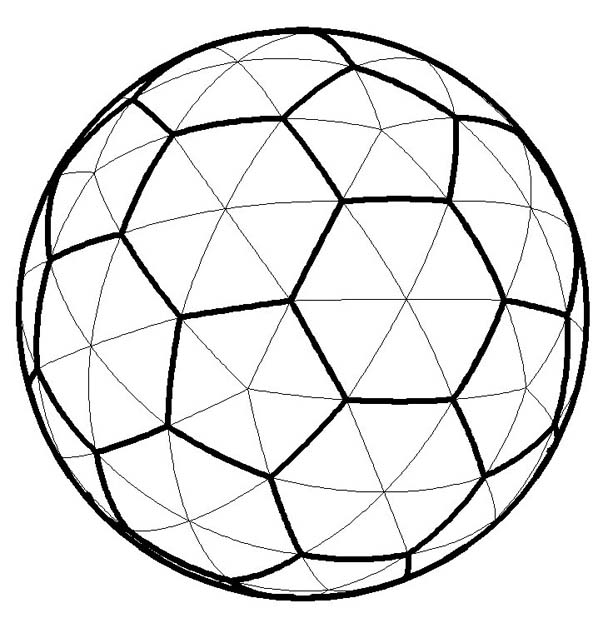

　　平面三角形PCB组成的球屏，俗称足球屏，它克服了西瓜皮球屏的南北极不能播放图像的缺点，画面利用率大大提高。缺点是PCB种类较多，受像素点是为蜂巢形排布限制点间距不能小于8.5mm，还因此软件编写也较麻烦，进入技术门槛太高。见下图：

　　常见LED球形屏制作工艺介绍  六面球屏

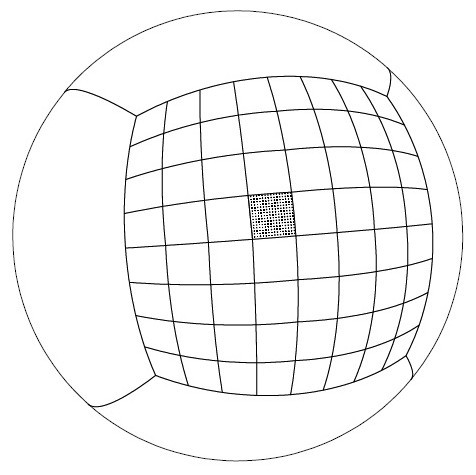

　　最近才出现的四边形PCB组成的球屏，被人称六面球屏。它的PCB板的种类也较足球屏要少。进入门槛相对较低，布点更接近平面LED显示屏，最小点间距与平面LED显示屏相似，限制不大或几乎没限制，因此效果较三角形PCB组成的球屏要好得多。在物理尺寸上整个球屏由24个大小相同的类球面组成。它可以放进航空箱，拆装十分方便，便于租赁商使用。在播放上，它将一个球屏分成6个相同的画面，即上、下、左、右、前、后。当然也可以通过软件，单独或联合起来播放不同的视频源。因此它的播放效果远优于西瓜皮球屏与足球屏。见下图：

　　常见LED球形屏制作工艺介绍  球面点阵显示屏

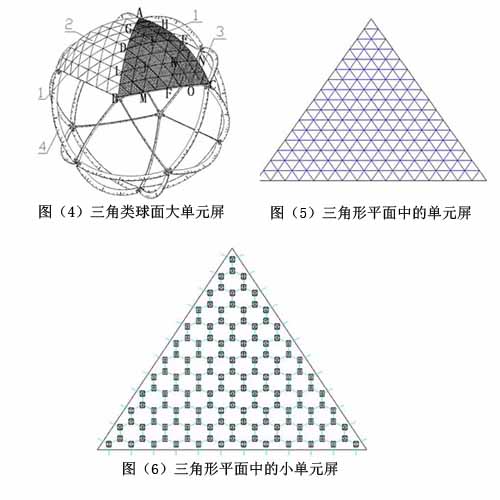

　　球面点阵球形屏是由20块完全相同的、相邻紧密拼接的，且顶点都在一个球面上的三角形类球面大单元屏。而三角形类球面屏又是由N2（N是大于1的正整数）块相邻紧密拼接的、且顶点都在同一球面上的三角形平面中单元屏（见图5）组成。最后，三角形平面中单元屏（图5）由三角形平面小单元点阵板（图6）。由这种新型三角球面单元做成点阵球形屏配合专用软件不论球面的任何区域都可以播放图像。
