投影机散热防尘两不误看各大厂家高招

类别：技术与产品发表于：2012-05-22 11:40

对于投影机来说，灰尘虽小，但危害巨大。大量灰尘进入投影机不仅会影响清晰度、亮度、对比度等光学性能，还直接关系着投影机的稳定性和可靠性，因此良好的防设计尘显得尤为重要，尤其是在粉尘较多的教室、风沙较大的北方一些地区使用时，防尘需求更为突出。

投影不要热尘
谈到防尘，*好的办法就是把系统做成封闭式的，与外界隔绝，让灰尘无孔而入，但这对投影机行不通。众所周知投影机运行时会产生大量热能，热能大量集聚会造成机器损害，还会引起炸灯等危险状况的发生，所以必须进行通风散热处理。各大厂商在投影机设计时都会在机壳上设有开槽或开口用于通风，并有专门的风扇以每分钟几十升的空气流量对其进行送风冷却，但高速气流经过时不可避免地会夹带微小尘粒，吸附到液晶板、色轮、电路上。如果灰尘在电子元器件内部沉淀过多则会引起感应的不灵敏，整机性能的下降。而如果进入到光通路部分就会直接导致图像质量的下降甚至元器件的损伤。特别是LCD投影产品，其液晶显示板在成像时极易产生静电而吸附微小尘粒，从而引起投影机显示质量的下滑。因此对于投影机而言，散热和防尘均要兼顾，他们是一对矛盾体，但又无法放弃任何一方，各大厂商在做防尘设计时无不是在散热与防尘之间寻找一份平衡。

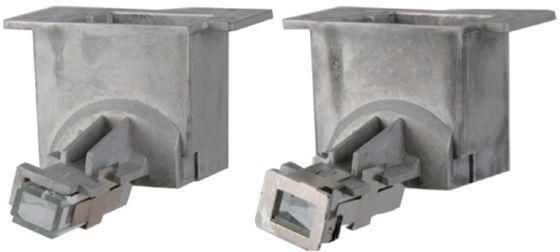

    通常投影机的防尘设计主要分为两种：光机防尘、滤网防尘。LCD投影机几乎都具备防尘滤网，因为LCD是穿透式投射，其光机相对来说，散热量大不宜密封，只能用空气直吹来散热。而DLP投影机的核心芯片DMD为数字微镜片装置，可以耐高温，做到几乎全密封，所以DLP投影机可以采用免防尘滤网设计。不过，虽然DMD器件是封闭的，但灯泡、色轮、光隧等器件不是密封处理的。长时间使用就会有灰尘聚集在这几个器件上。色轮被灰尘污染后，亮度色彩变差，色轮上的同步感光片不能提供足够的光线，色轮失去同步，造成停机现象。光隧积灰过多影响光线通过，并且大量发热，引起故障。所以现在一些DLP投影也设置了过滤系统或做了封闭处理，以减少灰尘引发的故障。
    防尘设计各有高招
    经过不断发展和更新换代，应该说现在投影机的防尘功能效率越来越高、效果越来越好，设计上也从最初的简单过滤网防尘、全封闭机身防尘到静电除尘、过滤网自动清理防尘、褶皱过滤网，大大减少了维护工作量，延长了维护周期。基于自身技术优势、市场定位和应用领域，各大投影机厂商在防尘设计上也是各有千秋、各具特色。
    NEC早在2007年就提出了投影机的“防尘三部曲”，第*步：对防尘滤网进行加厚，并且拆卸清洗较方便；第二步：光路采用手工棉条密封；第三步：以涡轮式风扇代替传统风扇，散热防尘两不误。2010年，NEC投影防尘技术再次全面革新，不再单纯局限于对进出风口防尘罩的厚度和面积进行一味的增加，而是采用“结构性防尘”的新理念，通过结构设计将进气口风扇和其接触面的所有缝隙全部屏蔽，使得进入投影机99%的冷却空气都是经过过滤网进入到投影机内部，洁净的空气保证了投影的效果，延长了投影机的使用寿命。
    日立“尘盾”系列投影机是专门的教育防尘机型，倡导四层防尘设计：一是采用微米级特种材料过滤网拦截细微灰尘；二是扩大过滤网面积，提高灰尘吸附率和进风效率；三是加大风扇直径增大通风量、提高散热效率；四是优化冷却风道，进一步通风散热。此外还采用了智能检测软件，监测防止内部过热。“尘盾”系列2007年面世后在教育领域持续热销，双重过滤、双风路等新型防尘设计在之后不断加入其中，防尘功能日趋完善。双重过滤是指外部采用立体静电双重过滤网，滤掉各种大小不等的灰尘，里面的无纺布过滤网还可以直接进行水洗除尘，多次重复使用；两个风路是一部分空气过滤后流入机身内部，冷却液晶板等成像引擎，而未经除尘的空气从镜头底部进入，为电源系统散热。此种设计提高了风路冷却效率，减少了风扇使用量，从而实现低噪音。

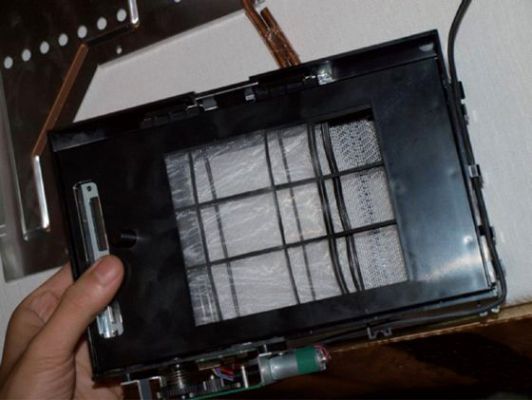

    松下的投影机防尘设计颇具匠心，特有的自动清洁过滤器(ACF)把具有强力吸附灰尘功能的高效静电过滤网与自动翻转防尘过滤器系统和防尘结构相结合，以减少因灰尘积聚而导致的亮度降低现象。投影机内部装有感应器，全程监控通风量，当灰尘积聚在这个高效静电过滤网上时，将自动卷起被污染的过滤网，并将干净的防尘网旋出。而在防尘网旋转的过程中，ACF刷则同时对旋转至内部的防尘网进行清洁工作，从而达到自动清理的作用。而投影机外壳的全密闭防尘设计，与ACF系统紧密结合，可长时间保持投影机内部清洁，抑制因灰尘的影响而导致的亮度降低。
    爱普生将全密封防尘结构设计及内部优化的冷却风道组合，配以静电空气过滤网抵制外界粉尘，达到防尘目的。通过改进过滤网面积的褶皱数目，在静电作用下增强了对灰尘的吸附性能，同时这样的设计还减少了单位面积的空气流量，降低了流速，使得气流相对更加平稳，提高了灰尘吸附的效率。进风效率则通过更大面积的过滤网来实现，另外爱普生投影机所有部件的衔接处均采用完全密封设计提高防尘能力。
    文章来源：http://av.imaschina.com/issue/t_hot/2012/7011.html
