▋ 兆驰半导体:Micro-LED检测设备
7月16日,兆驰半导体公布“Micro-LED检测设备”专利进入授权阶段。该专利详情如下:

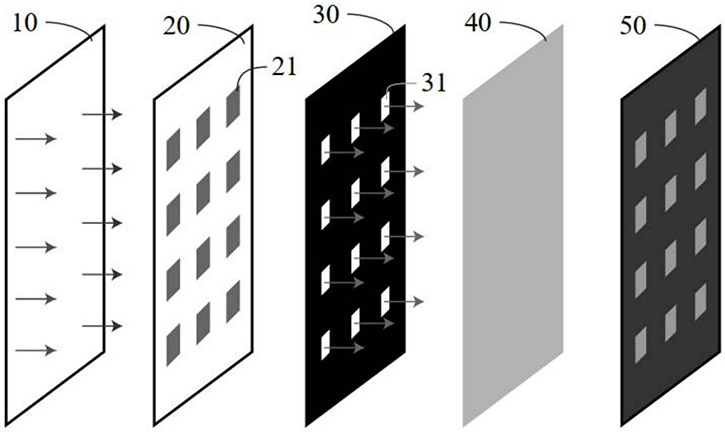

本实用新型公开了一种Micro-LED检测设备,包括从下到上依次设置的紫外面光源、透明基板、光罩板、滤光片、CCD检测探头,所述透明基板上放置有待测Micro-LED芯片,所述光罩板上设有与所述待测Micro-LED芯片所处位置相匹配的透光孔。
本实用新型提供的Micro-LED检测设备能够快速筛查出异常芯片并进行剔除。
▋ 厦门未来显示技术研究院:一种Micro-LED芯片及其制备方法
7月12日,厦门未来显示技术研究院公布了“一种Micro-LED芯片及其制备方法”,该专利进入申请公布阶段。
据了解,厦门未来显示技术研究院有限公司,厦门乾照光电股份有限公司共持股94.7867%,并成功点亮了一款面向智能穿戴和移动终端的1.63英寸Micro-LED全彩显示模组,这项成果已经在天马微电子公司完成了落地转化。

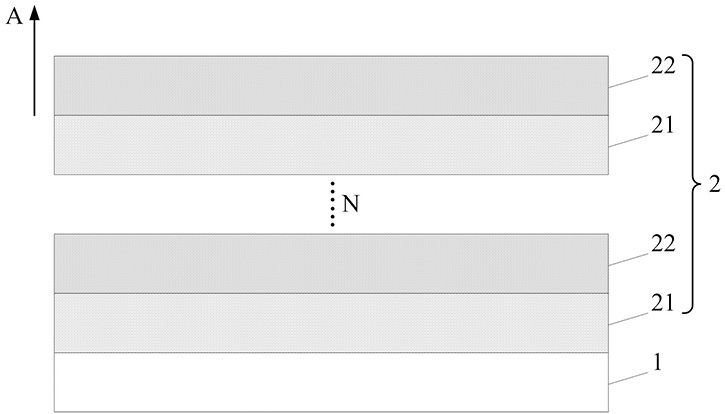

该专利详情如下:本申请公开了一种MicroLED芯片及其制备方法,涉及半导体发光二极管领域,该Micro LED芯片包括:衬底和量子阱层,量子阱层中的AlInP势垒层的Al组分的含量在第 一方向上逐渐增加,使得GaInP势阱层和AlInP势垒层之间的势能差逐渐增大,并且由于铝组分较高的势垒层具有更高的势垒,能够将载流子束缚在有源区内增加电子空穴复合几率,增强了电流的横向扩展和纵向扩展,从而提高MicroLED芯片的发光效率和亮度;同时还能够保证高铝组分的AlInP势垒层与低势能的GaInP势阱层在材料上不存在失配,提高有源区的晶体生长质量,进一步提高Micro LED芯片的发光效率。
▋ 国星半导体:两个Micro LED专利进入申请公布阶段
7月19日,国星半导体公布了“Micro-LED显示装置及其制备方法”、“Micro-LED显示面板及其制备方法”两个专利,均已进入申请公布阶段。
■ Micro-LED显示装置及其制备方法
本发明公开了一种Micro LED显示装置的制备方法,包括以下步骤:
(1)提供Micro LED发光结构,包括依次层叠的衬底、N型半导体层、发光层和P型半导体层,在所述衬底背面制备应力补偿层;
(2)在所述P型半导体层上制备电流扩展层、第 一键合层和第 一临时键合层;
(3)提供驱动基板,并在所述驱动基板表面设置第二键合层和第二临时键合层;
(4)利用键合工艺将Micro LED芯片及驱动基板键合;
(5)制备单个Micro LED像素;
(6)在所述单个Micro LED像素间沉积钝化层,并暴露出N型半导体层;
(7)在所述钝化层外制备共N电极;
(8)在所述Micro LED像素之间制备金属反射层,得到MicroLED显示装置。本发明能够控制键合过程中应力,从而提高键合良率。
■ Micro-LED显示面板及其制备方法
本发明公开了一种Micro LED显示面板及其制备方法,所述制备方法包括以下步骤:
(1) 提供半导体发光结构;
(2) 在半导体发光结构上制备电流扩展层、第 一金属反射层和第 一键合层;
(3) 提供驱动基板,驱动基板表面间隔设有第二键合层;
(4) 将半导体发光结构键合至驱动基板上,形成金属键合层;
(5) 制备出单个Micro LED像素;
(6) 在单个Micro LED像素间沉积钝化层,并暴露出N型半导体层;
(7) 在所述钝化层外制备共N电极;
(8) 在Micro LED像素之间制备第二金属反射层,并在第二金属反射层上喷涂荧光粉层,得到Micro LED显示面板。本发明能够减少键合金属刻蚀的厚度,从而减少刻蚀对芯片侧壁的损伤。
