五年前，苹果iPhone X开始搭载OLED（有机小分子电致发光显示）屏幕；2021年，苹果在新款MacBook Pro上搭载了新的显示技术：Mini-LED（次毫米发光二极管）。但Mini-LED不是终点站，苹果涉足的另一项储备技术，新秀Micro-LED（微米发光二极管）显示技术或有望一统江湖。

之所以升级显示技术，都是为了看得更清晰、更还原真实世界。不过目前，搭载Micro-LED技术的产品过于昂贵，如三星110英寸的Micro-LED电视，价格已超过百万元，普通人根本无福消受。那么Micro-LED产品价格何时才能亲民，手机平板何时才能上Micro-LED屏幕？我们拭目以待，在本文中，你将了解到：

Micro-LED为什么被称作终极显示技术，

Micro-LED的产业化难点，

Micro-LED市场情况。

改变人类生活的显示技术

简单来讲，可以把Micro-LED理解成将LED缩放到极小尺寸的一种新型显示技术。其未来应用有望涉及显示器、电视、手机平板显示、增强现实/虚拟现实/混合现实（AR/VR/MR）、空间显示、柔性透明显示、可穿戴/可植入光电器件、光通讯/光互联、医疗探测、智能车灯等领域。

通常，业界使用两种方法界定Micro-LED的技术规格。

一是通过芯片尺寸界定，将LED芯片缩放至小于100μm，便可称为Micro-LED芯片（也有学者认为应以50μm为界）。根据观看距离和人眼的极限分辨率，对芯片尺寸的要求也不同：

VR/AR应用观看距离约5cm，像素密度要达到1800PPI左右，此时Micro-LED芯片尺寸为3~5 μm；

10英寸~12英寸的平板至少要达到300PPI的像素密度，对应芯片尺寸为20~30μm；

75英寸的电视则只需43PPI，芯片尺寸往往为200μm左右。[1]

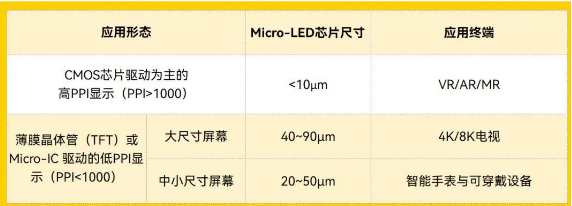

不同应用对Micro-LED芯片尺寸的要求

参考资料丨《电子工业专用设备》[2]

另一种是通过工艺界定，由于Micro-LED芯片尺寸非常小，其长宽甚至比芯片的高度还小，导致芯片高度大于固晶面尺寸，不利于芯片在基板上固定，因此会比传统LED增加一步激光剥离芯片基板的操作。

纵观整个显示行业，技术持续涌现，目前市场主流技术包括TFT-LCD（薄膜晶体管液晶显示）、AMOLED（主动矩阵有机发光二极管显示）、QD-OLED（混合OLED和QLED的技术）、QNED（以蓝光LED作为光源的QD-OLED显示）、Mini-LED、Micro-LED、Micro-OLED。

可以简单将现阶段显示技术分为LCD、OLED、QLED、Micro-LED四个大类，其他技术是在此基础上的改良版或过渡版，而Micro-LED被部分学者认为是理想的显示技术，是新型显示时代的终极目标，有望替代现阶段大面积使用的LCD和OLED。

从黑白到高清彩色，CRT技术满足了一代人对影响世界的梦想。从又厚又重到平板显示，LCD和OLED满足了人们对轻薄、便携、对视力友好的要求。而现阶段，唯 一能达到更接近现实，甚至是能够骗过人眼的下一代显示技术，是Micro-LED。[3]

行业人士认为，当多种显示技术集中爆发后，最终可能只会有一两种技术能主导市场，而最有希望的无疑是Micro-LED。[1]

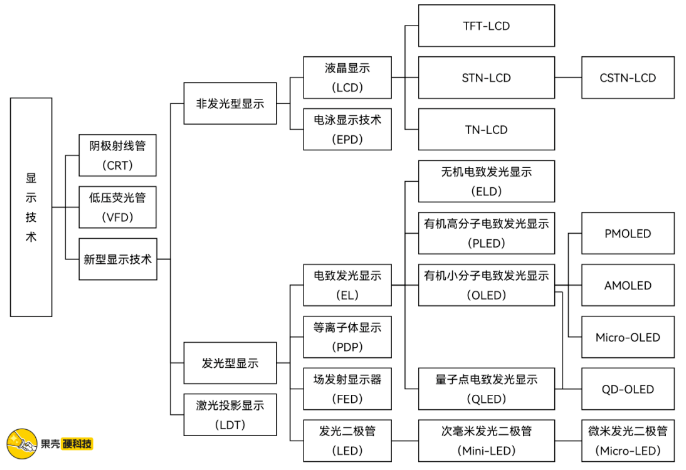

主流显示技术的分类

参考资料丨《Micro LED显示研究报告（2019）》[4]，《电子工业专业设备》[2]

Micro-LED凭什么能获得如此高的评价？因为它不仅拥有LED的大部分优点，还具有高亮度、高分辨率、高响应速度、低功耗、体积小、易拆解、灵活度高、无拼缝等特征，能够覆盖绝大多数显示应用场景[5]。与此同时，它的响应速度能够达到几十纳秒，没有残像且不存在寿命问题。[3]

除此之外，对比LCD、OLED、QLED等前辈，Micro-LED的主要性能参数均较为优异。

现代显示技术比较[1]

过渡技术已大规模商业化

Micro-LED还有一个近亲：Mini-LED，可以将后者理解为LED与Micro-LED间的过渡技术。由于技术原理极为类似，业界普遍将二者归结于一个路线中，有些情况也会被合称为MLED。

作为前序技术，Mini-LED主要解决的问题是芯片尺寸断层问题，相关技术发展对Micro-LED具备一定的借鉴作用，其芯片尺寸一般为75μm~300μm。

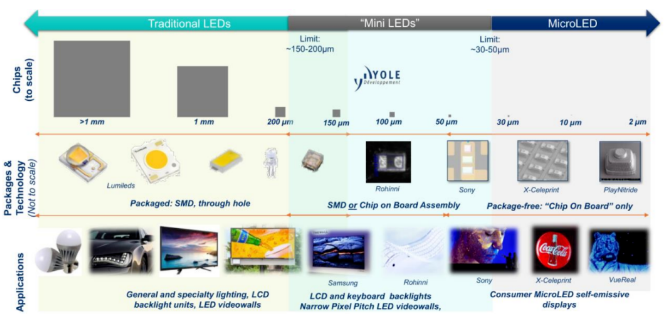

LED全景图[6]

Mini-LED要比Micro-LED实现起来简单地多，不仅在芯片尺寸上更容易被实现，而且在材料上也没有科学性的难题，已被量产投入到市场中，苹果、三星、TCL等品牌已实现规模化量产。

但Mini-LED与Micro-LED有不同应用场景，市面上Mini-LED一般作为LCD背光源出现，再结合量子点技术，实现高动态范围显示，而Micro-LED则直接用于制作显示像素[7]。简单来说，市售的Mini-LED显示器本质上还是LCD，Mini-LED只是LCD的一个陪衬，而Micro-LED显示器则直接发光成像。[8]

自2018年开始，面板厂商陆续发布使用Mini-LED作为背光的样机，产品尺寸达到152.4mm~685.8mm（6~27英寸），至今为止，Mini-LED背光的显示器已拥有1398mm（55英寸）、1651mm（65英寸）、1905 mm（75英寸）和2159 mm（85英寸）等型号，可达8K分辨率、120Hz刷新率的高指标，可将现有显示器对比度由10000∶1拉升至1000000∶1。[9]

Mini-LED产业化行径明晰，已具备一定出货量。2021年，全球中尺寸Mini-LED背光面板出货量达740万片。到2023年，智能汽车将成为Mini-LED的新阵地。[10]

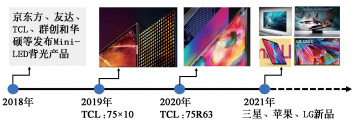

基于Mini-LED背光产品的发展路线[9]

作为中间过渡的Mini-LED产业一派欣欣向荣之势，而Micro-LED依然小众，那想让么Micro-LED出圈，究竟难在哪里？

想造，没那么容易

Micro-LED什么都好，就是贵。究其原因，在于制造环节的难题较多，导致难以大量生产、良率较低，引发价格攀升。

从表面看，Micro-LED芯片只是将LED芯片微缩化，但实际情况远比想象中要难。从毫米级到微米级转换的过程，本质是LED微小化、薄膜化和矩阵化，在该过程中材料生长、器件制备、驱动技术、生产工艺等步骤都发生了变化，最终产生质变。[11]

Micro-LED采用的是RGB（红绿蓝）颜色标准，由于是自发光元件，想让Micro-LED显现图像，就要分别做出三基色的发光芯片，以此构成一个个像素。

用不同材料，可以制备不同颜色的Micro-LED芯片，如InGaN/GaN基材料用于制备绿光/蓝光Micro-LED阵列，AlInGaP/GaAs基材料用于制备红光Micro-LED阵列，蓝宝石、砷化镓和硅等衬底上生长外延层，制备Micro-LED阵列。[12]

从衬底到产品，Micro-LED显示器会经过外延生长、芯片制造、巨量转移、性能检测四大工艺。

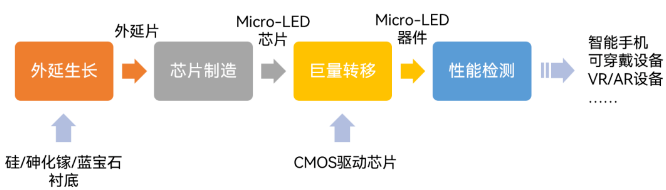

Micro-LED器件制造工艺流程[2]

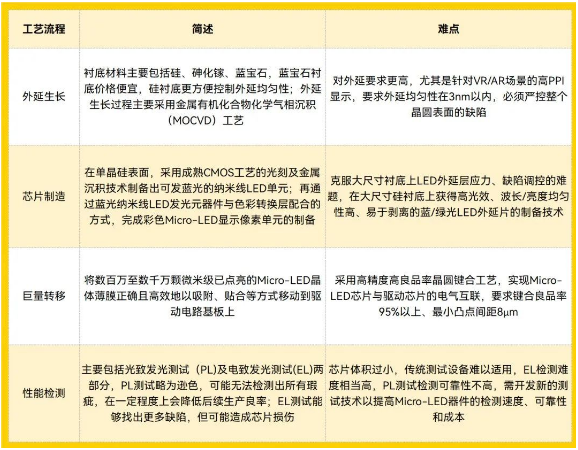

Micro-LED器件制造简述和难点

参考资料《激光与光电子学进展》[13]，《电子工业专业设备》[2]

从技术上来看，芯片制备相关的材料和设备上相对成熟，问题症候在于制造环节，具体来说，Micro-LED的壁垒包括以下几点：

都是小惹的祸

对芯片来说，尺寸做得越小，制造难度就越大，Micro-LED亦如此。Micro-LED芯片的尺寸实在太小了，将其制作成各种显示器件时，都要考虑小尺寸带来的影响。

要取得小尺寸的Micro-LED，就要使用微缩制程技术，将LED芯片微缩后到满足应用要求的尺寸。微缩制程技术包括芯片焊接、晶圆焊接、薄膜转移三种路径，技术实施得越好，像素密度就会越高。

微缩制程技术实现的三种路径

参考资料丨《Micro-LED技术路线图（2020版）》[6]，有删改

Micro-LED还有个不得不面对的致命问题：在微缩过程中，时常会产生侧壁缺陷。比如，同样是2μm的误差缺陷，在250μm×250μm尺寸的LED上，剩余可使用率为97%，但在5μm×5μm的Micro-LED上，剩余可使用率仅为4%。[14]

误差缺陷导致芯片使用率大幅度降低[14]

不仅如此，Micro-LED芯片尺寸越小，电感耦合等离子体（ICP）刻蚀区域（侧壁）与有源区体积的比率就会越大，刻蚀损伤所形成的缺陷占比越高[15]。导致非辐射复合比例逐渐上升，发光效率和使用寿命下降。如尺寸从400μm减小至20μm，电流密度光效下降比例可达50%[7]。这还会导致有源区内肖克利·雷德·霍尔（SRH）非辐射复合几率增加、辐射复合几率和发光效率降低、引入新的漏电通道加重器件反向漏电。这些问题，在尺寸小于10μm的Micro-LED上尤为显著。[16]

芯片尺寸问题还会让提高驱动器与Micro-LED阵列集成的效率和稳定性成为难题。简言之，量产LED或是Mini-LED的工艺流程，对Micro-LED来说可能不再适用。

巨量转移的困境

LED显示器的每个像素点都由点阵组合而成，一个个小LED芯片组成的阵列的间距基本一致。Micro-LED也是同理。制造出芯片后，也要将大批量的Micro-LED芯片定点巨量地转移到电路基板上，这个过程就是“巨量转移”。

与传统的LED不同，Micro-LED的巨量转移不仅对转移精度、转移速率、色彩均匀度的控制有更高要求，转移数量也更大，4K的Micro-LED显示器需完成两千多万颗的Micro-LED芯片倒装，而8K则达到了上亿颗。[17]

目前巨量转移技术有多种技术方案，包括精准拾取技术、激光释放技术、流体自组装技术及滚轮转印技术等，不同技术拥有不同特性，但都存在一定弊端。

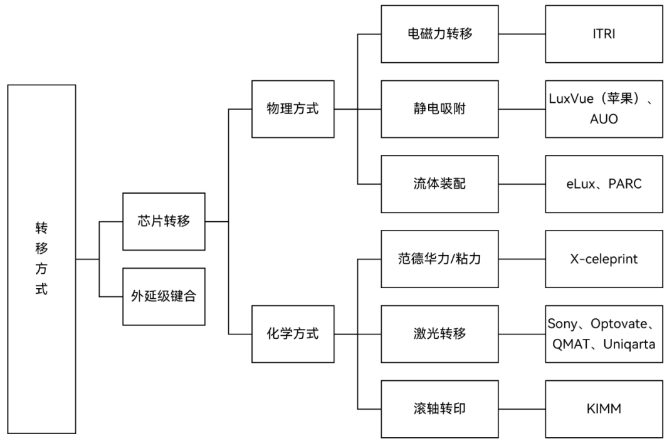

Micro-LED芯片巨量转移方式[2]

具体来说，精准拾取技术对转移设备精准度及稳定度要求极高；激光释放技术在实施过程中可能会对芯片表面造成损伤，降低良率，此外激光设备价格昂贵；流体组装技术需经历3次才能完成转移，效率较低；滚轮转印技术可在柔性基底上实现转移，但同样需要3次转移才能完成巨量转移。[17]

部分方法在实验室可达99.99%的良率，但比起至少要达到99.9999%良率的产业化要求，相差距离较大。业界正在探寻一种易实现、良率高又较为便宜的技术方案。[18]

缤纷色彩背后的挑战

为什么显示器能够呈现得如此丰富多彩？因为显示界普遍采用了RGB（红绿蓝）颜色系统，通过RGB三原色叠加合成，能够实现肉眼可见的大部分色彩。想要Micro-LED能够正确描绘出画面，就要做好色彩方案，即全彩化。

Micro-LED彩色化主要有两种解决方案：一种是蓝色源转色方案，但色转换材料存在涂布均匀性和信赖性等问题，应用较少；另一种是直接使用LED的RGB三色方案，但对Micro-LED来说，这种方案并不是拿来就能用，需要对LED大小进行相应调整，此外由于各色波长均一性差异，还会面临光效率和良率不足的问题。[14]

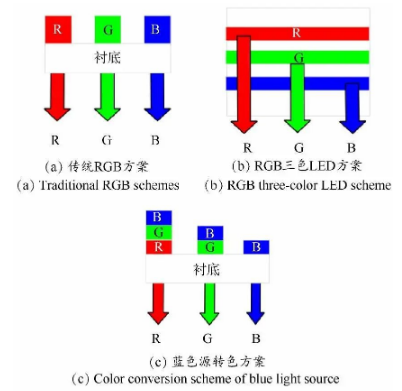

不同彩色化技术[17]

产业链上的难题

造出Micro-LED芯片并不代表着结束，要让它真正显现在人们眼前，在多个技术领域上都要有所突破。

与其它芯片技术相同，Micro-LED也将牵扯庞大的产业链与原材料问题，从原料到点亮屏幕，分为上游、中游和下游，每个环节都与最终成品息息相关，其中较为关键的技术包括驱动IC、驱动背板和封装。[19]

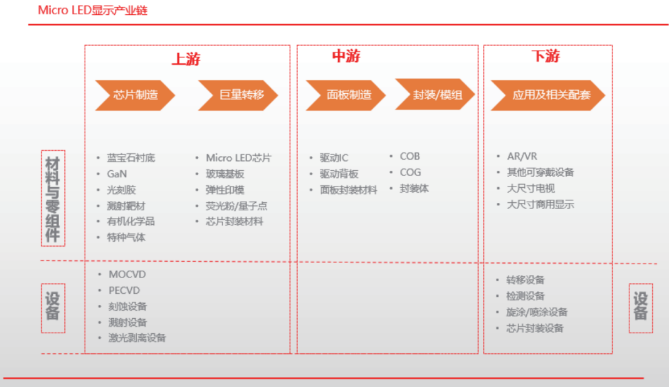

Mirco-LED显示产业链[19]

产业正蓄势待发

作为终极目标，Micro-LED无疑是显示领域的明星。

2000年以来，得州理工大学教授提出Micro-LED的概念，堪萨斯州立大学制备基于Ⅲ族氮化物Micro-LED[20]，学术界自此掀起研究浪潮。尤其在2006年后，开始呈指数型增长。谷歌学术数据显示，截止目前，Micro-LED领域已有近6000篇文献。

世界各地研究机构与厂商也相继投入Micro-LED的研究，在消费电子巨头牵动下，Micro-LED初步产业化。

2012年，索尼发布55英寸高清Micro-LED电视面板Crystal LED，它是首个作为商业产品出现的产品；

2014年，苹果公司收购Lux Vue，入场Micro-LED的技术研究，这项技术真正开始进入大众视野，迄今为止，苹果不仅持续推动Micro-LED技术发展，还发布了多款Mini-LED相关产品；

2018年，三星于CES展推出全球首款模组化拼接的146英寸Micro-LED TV“The Wall”；

2020年12月，三星发售110英寸Micro-LED电视；

2021年1月，Vuzix发布首款商业化的Micro-LED AR智能眼镜。[17]

从专利上来看，2002年～2014年，Micro-LED专利申请总量较小。而自2017年开始，申请量开始大幅提升。[21]

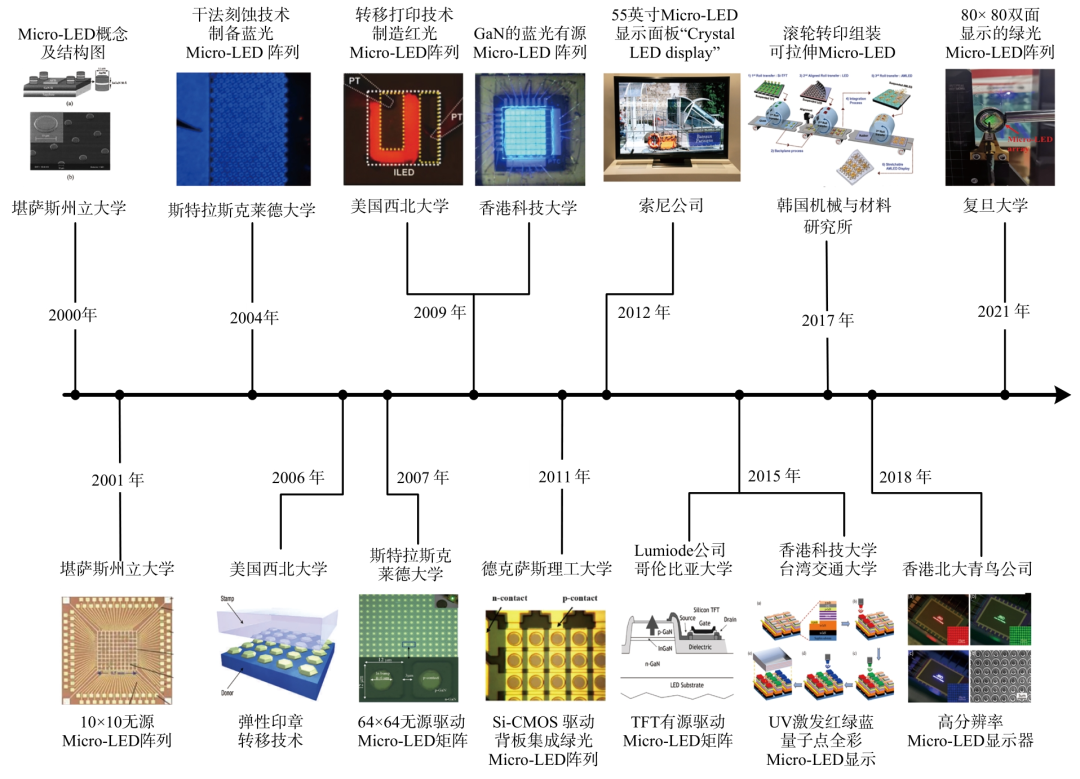

Micro-LED发展历程[12]

由于技术难题较多，现阶段Micro-LED整体市场规模有限，业内预计，Micro-LED在2024年将实现大规模商用化。[22]

据Research And Markets统计，2020年，Micro-LED的全球市场规模为10亿美元，预计到2027年将以77.1%的年复合增长率增长[23]。另据高工产研LED研究所（GGII）预测，2025年全球市场规模将超过35亿美元，2027年有望突破100亿美元[24]。反观国内方面，有望在大规模商用化之后冲击800亿元市场规模。[22]

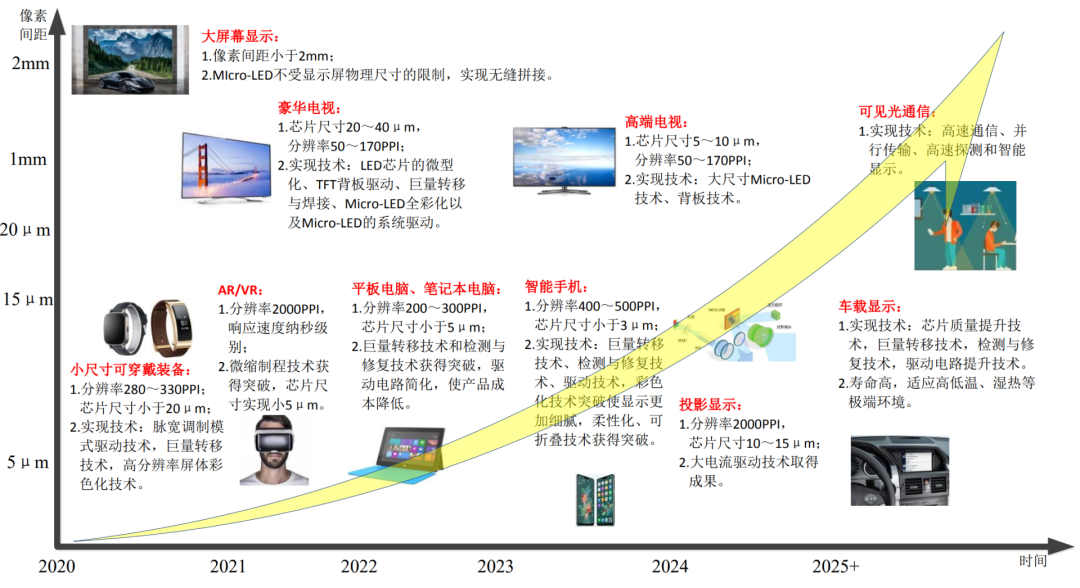

Micro-LED技术路线图[6]

目前市场侧Micro-LED应用分为两大方向，一是以苹果为代表的可穿戴市场，另一个是以三星、索尼为代表的超大尺寸电视市场。短期来看，市场将集中在超小型显示器上，中长期来看，Micro-LED将会横跨可穿戴设备、超大室内外显示屏幕、抬头显示器（Head-Up Display，HUD）、车尾灯、AR/VR/MR、投影机等多领域。[25]

推进产业化的企业主要包括三类：第 一类为传统LED芯片和封装企业，如日亚、晶电Lumens等企业；第二类为TFT-LCD和OLED等新型显示企业，如京东方；第三类为终端企业，如索尼、三星、LG。

产业化形式上则以合作为主，Micro-LED以定制化设计为主，加之技术要求较高，行业呈现高度整合态势，面板、芯片、巨量转移及驱动IC等厂商抱团式发展。[26]

国际上，相关融资也此起彼伏，目标均指向大规模产业化。

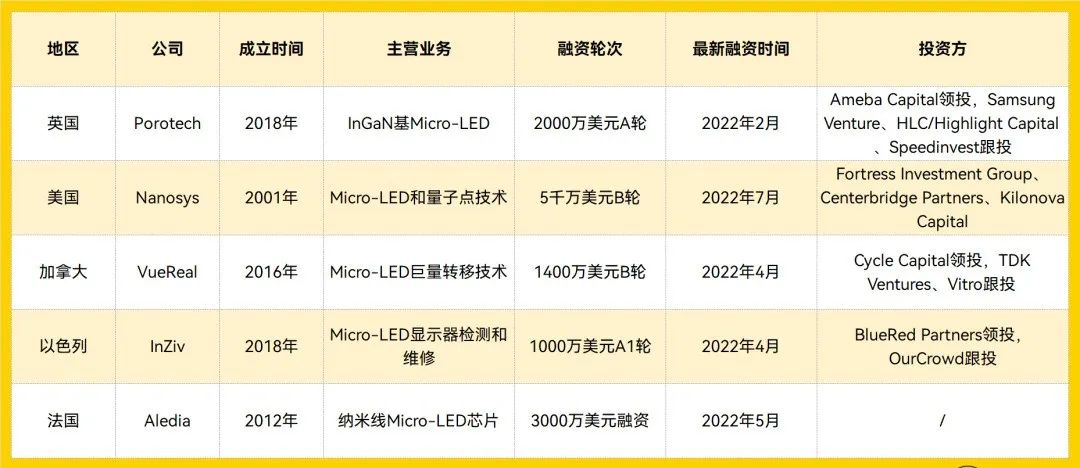

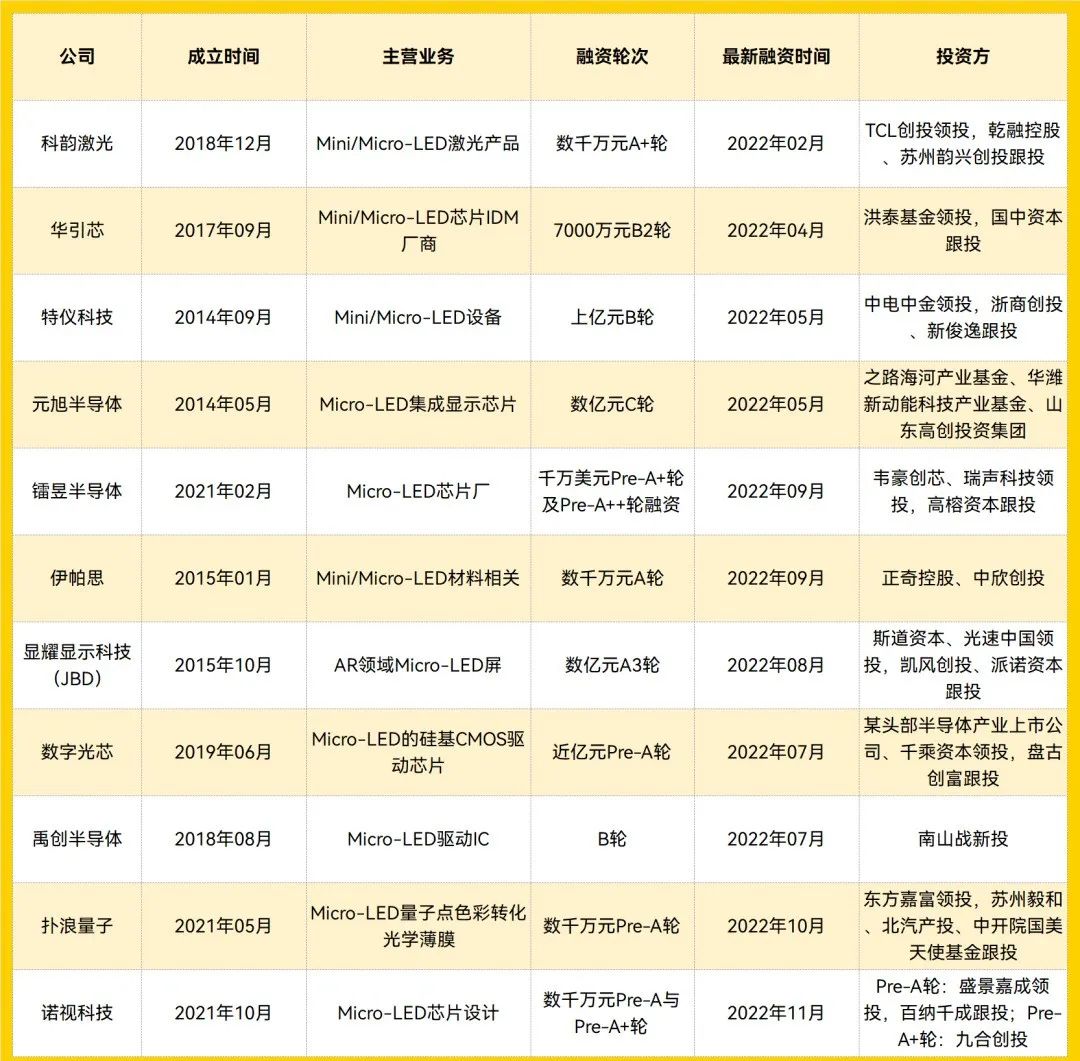

2022年1月~11月中旬Micro-LED国际相关融资不完全统计

Micro-LED在国内也受到热捧，在政策上不断倾斜，且投融资动作频繁。《2022 Mini/Micro LED显示产业白皮书》显示，仅2022年1月~8月，国内就有30多家企业有投资动作，涉及资金总计达415亿元。[10]

我国产业链上下游企业也纷纷在LED、巨量转移、彩色化、检测、修复等关键技术开展技术合作，形成“京东方+华灿光电”“三安+华星光电”“富采+錼创+友达+群创”三大阵营[27]。与此同时，国内已展开可穿戴显示、高清移动显示、车载显示、高清大尺寸显示、超大尺寸拼接商用显示样机的研发及试产工作。[18]

2022年1月~11月中旬Micro-LED国内相关融资不完全统计
