聚积「扫描架构」驱动mini-LED背光元年蓬勃发展

观察近期举办的CES 2021可发现，采用次世代显示技术mini-LED背光的新产品如雨后春笋般地出现在会场，且海内外许多品牌大厂纷纷宣布搭载mini-LED背光的新产品预计将于今年问世，涵盖平板、笔电、电视或其他利基型产品等等。

聚积科技董事长杨立昌博士展望今年表示：“聚积相当看好mini-LED背光消费性市场于今年度进入成长期，于近年来陆续推出适合不同应用的全矩阵区域调光（FALD, Full Array Local Dimming）mini-LED背光驱动芯片，藉由被动式全矩阵的『扫描架构』协助LCD显示器厂商于高阶显示领域持续创新。”

聚积“扫描架构”技术协助LCD显示器厂商持续创新

过往，市面上的LED背光大多采用侧光式 (Edge-lit) 架构，然而近年来mini-LED转移技术日臻成熟，这股风潮催生出全矩阵区域调光LED背光技术的兴起。全矩阵区域调光LED背光能够符合DisplayHDR 1000/1400与HDR等高阶显示器的规格要求，其采用直下式 (Direct-lit) 的架构，可以达到精准局部调光，能根据每一区域显示的图像内容调整明暗变化，呈现绝佳的对比效果与细节表现，使画面的细致度与真实性大幅提升。

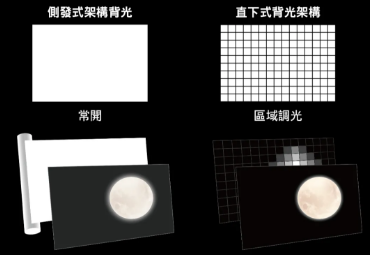

测光式直下式的背光架构对比

相较于现今市场普遍的静态LED背光驱动芯片，聚积的扫描架构应用于高区数区域调光的竞争优势有以下三大项：

1、用少量芯片驱动高区数区域调光：扫描架构技术可让用户采用最少数量的LED背光驱动芯片，即可驱动高区数区域调光。以驱动2304区为例子，仅仅需要聚积六颗48通道8行扫的LED背光驱动芯片即可达到，然而若是以静态LED背光驱动芯片来看，一颗16通道的驱动芯片只能驱动16区，亦即要驱动2304区的区域调光背光的话，至少需要144颗LED背光驱动芯片才能达到。

2、节省额外的驱动电路总数：采用扫描架构能让布线数量明显下降，大大改善驱动电路布局问题，并有效降低驱动电路成本。以支持2304 区的区域调光为例，在灯驱分离的设计下，驱动板与灯板间至少需要2305（2304+1）条驱动电路布线，但若是采用聚积扫描架构技术，以2行扫为例，则仅需1154（(2304/2)+2）条驱动电路布线。

3、降低驱动电路周边成本：PCB层数同样是高区数背光设计中重要的成本来源，而扫描架构相较于静态架构，更能协助客户大幅降低整体方案的物料成本。一般静态架构需要4层PCB，而聚积透过优化的脚位安排，只需要2层PCB即可完成整套的LED背光驱动电路设计，减少一半PCB的成本。

综合以上优势，可以归纳出「扫描架构」相较于「静态架构」更适合用于LED背光高区数区域调光，用少量芯片就能驱动高区数区域调光，并大幅节省驱动电路总数及驱动电路周边成本。聚积LED背光驱动芯片MBI6328及MBI6353两者皆相当适合用于高区数区域调光的背光应用，从各个面向来考虑的话，无庸置疑是高区数区域调光的首选。
