欧帝公司研发力作嵌入式拼接器

类别：企业动态发表于：2012-01-04 23:24

应用背景：
随着信息化建设的飞速发展，各行各业，如政府机关、公安消防、部队人防、交通运输、能源矿产、电力通信、学校医院、企业单位、娱乐传媒等的监控系统及多媒体信息显示系统已朝多样化、高质量化显示及综合调度管理方向发展。为了顺应并引领这一大潮，满足各行各业各种信号接入显示，并实现高清的显示效果，欧帝科技研发了DC806系列嵌入式拼接处理器，并针对行业的应用，开发了两路HDMI接口；信号开窗、叠加、跨屏、漫游、缩放功能；四画面分割功能（DC806-S）；信号远传功能（DC806-D）。

产品简介：

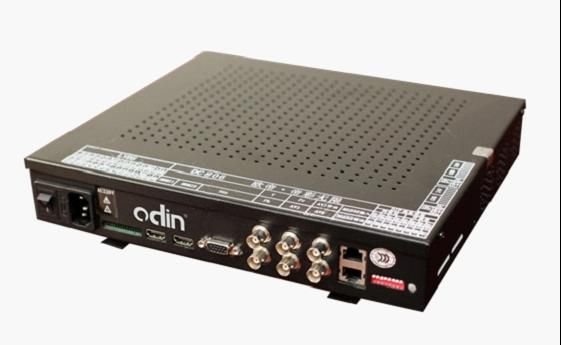

DC806-C

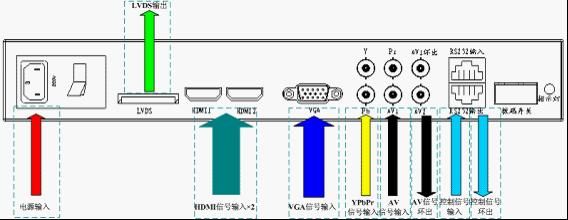

信号输入输出：

产品特性：
u第3代处理芯片；
u完全硬件设计，无操作系统，无病毒困扰；
u内置10组可调预案，可在1s内完成所有调整；
u多种输入接口，CVBS/VGA/HDMI/YPbPr；
u自动节能设计，无信号可以自动节能；
u全新色彩调整方法，色彩更真实，色差更小；
u信号自动跟踪功能；
u适用19”~82”液晶屏；

产品参数：

	规格	参数
输入	接口	n 视频（CVBS)：2路 n VGA：1路 n YPbPr：1路 n HDMI：2路
	分辨率	1902*1200@60Hz以下所有分辨率
	拨码开关	8位（确定本机地址）
	EDID	HDMI ：自带欧帝标准数字EDID
输出	接口	LVDS标准接口
	支持屏	19”~82”（需配置不同电源）
控制	输入	标准RS232输入
	输出	标准RS232输出
	软件	MagicTunning控制软件
	预案	最大10组
其它	电源	220VAC/50Hz
	功耗	300W（配戴46“液晶屏）
	拼接数量	最大支持15行*15列拼接
	工作温度	0°C~+55°C
	工作湿度	10%~90%
	重量	4.5Kg
	尺寸	295mm×260mm×54mm
	安装方式	壁挂安装
	抗震能力	1.2米水泥地面（含包装）

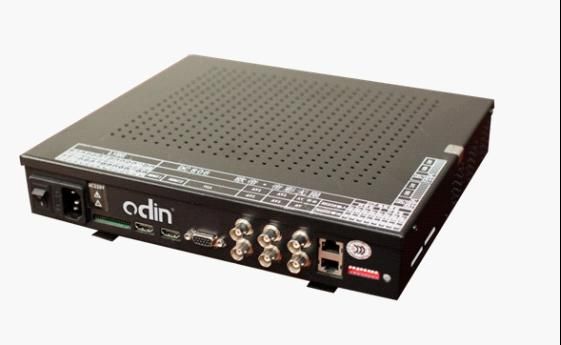

DC806-S

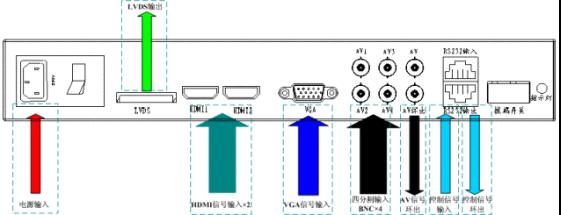

信号输入输出：

产品参数：
产品特性：
u第3代处理芯片；
u完全硬件设计，无操作系统，无病毒困扰；
u内置10组可调预案，可在1s内完成所有调整；
u多种输入接口，CVBS/VGA/HDMI/YPbPr/4画面分割信号；
u自动节能设计，无信号可以自动节能；
u全新色彩调整方法，色彩更真实，色差更小；
u信号自动跟踪功能；
u适用19”~82”液晶屏；
产品参数：

	规格	参数
输入	接口	n 视频（CVBS)：2路 n VGA：1路 n YPbPr：1路 n HDMI：2路 n 4画面信号（只针对DC806S型号）
	分辨率	1902*1200@60Hz以下所有分辨率
	拨码开关	8位（确定本机地址）
	EDID	HDMI ：自带欧帝标准数字EDID
输出	接口	LVDS标准接口
	支持屏	19”~82”（需配置不同电源）
控制	输入	标准RS232输入
	输出	标准RS232输出
	软件	MagicTunning控制软件
	预案	最大10组
其它	电源	220VAC/50Hz
	功耗	300W（配戴46“液晶屏）
	拼接数量	最大支持15行*15列拼接
	工作温度	0°C~+55°C
	工作湿度	10%~90%
	重量	4.5Kg
	尺寸	295mm×260mm×54mm
	安装方式	壁挂安装
	抗震能力	1.2米水泥地面（含包装）
