Mini LED背光技术是怎么来的？

   近年来，Mini LED领域备受行业关注，国内外大批厂商看好其市场前景，纷纷抢攻。Mini LED两大的应用方向，即衔接于小间距显示的Mini LED显示以及LCD的Mini LED背光，已然成为了2019年的热门话题。关于Mini LED显示，市场进入了产业化的冲刺阶段；而关于Mini LED背光，我们今天就来简单地聊聊它的“前世今生”。

   LCD(液晶)显示与背光源的那些事儿

   要想了解Mini LED背光，首先要了解的是LCD显示与背光源的关系。从液晶屏发展至今，LCD显示技术的应用已超20余年，LCD显示的基本原理是液晶通电时导通，液晶分子排列变得有秩序，使左边的背光光线容易通过；不通电时排列混乱，阻止光线通过。背光透过液晶分子和彩色滤光片后，实现彩色的图案化。因此背光源对LCD显示的对比度、色彩饱和度起关键作用。

LCD显示原理图

   背光源技术盘点

   作为LCD显示的“幕后功臣”背光源在技术和市场的不断发展中更新换代。从最初的CCFL背光到SMD LED背光、量子点背光，再到如今的Mini LED背光，背光技术的不断发展，使得LCD的显示效果得到不断的提升，让人们得以享受超高清的视觉盛宴。

   1、CCFL背光

   CCFL(Cold Cathode Fluorescent Lamp)即冷阴极荧光灯，靠冷阴极气体放电而激发荧光粉而发光。CCFL*大优点就是亮度高，但功耗大以及体积大、功耗高的缺点很明显，因此在较短的时间内被取代，退出大舞台。

   2、SMD LED背光

   SMD LED背光体积小巧，寿命超长(>10万小时)分侧入式和直下式。侧入式SMD背光灯条的宽度对LCD的厚度起关键作用，目前窄边灯条多用于高端超薄显示。直下式背光灯条则通过光学透镜、扩散板将点光源转换为面光源，采用的SMD LED器件尺寸较大(如4014、3030、2835等)，LED数量较少，因此方案多在OD>10中应用。

   3、量子点背光

   量子点具有独特的光电特性，通过蓝光LED搭配量子点技术，即获得全光谱的光，进而大幅提升其色域(目前可以实现>110% NTSC)，让液晶显示的色彩更加鲜明。目前通过光致发光的量子点薄膜(QD film)技术已经非常成熟(如三星的量子点电视)，以硒化镉为代表制成的QD film已经应用于各大高端LCD中，但该种材料耐湿热不佳，因此在特殊环境仍然面临QD film边缘失效的挑战。此外，电致发光量子点技术还未实现技术突破。

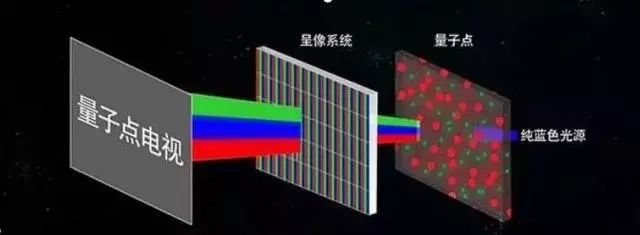

量子点背光原理

   4、Mini LED背光

   相比于传统LED背光源，Mini LED拥有更多优势，适合高端液晶显示器解决方案：

   ①可以直接采用RGB三色的LED模组，实现RGB三原色无缺失的显示效果，且可覆盖* BT2020的宽色域，色彩的鲜艳度媲美OLED。

   ②Mini LED可以实现高亮度(>1000nit)下散热均匀，这是传统分立LED器件方案无法做到的。

   ③Mini LED背光可以做到直下式超薄的LCD显示，即OD≈0mm，这在轻薄的便携式消费电子中应用广阔，例如AR/VR眼镜、手机、笔记本电脑等。

   ④Mini LED结合精细的Local Dimming，可以实现超高对比度(1000000：1)，让黑的更深邃，亮的更明亮。

Mini LED背光实现直下式超薄LCD

   Mini LED背光：更适合高端液晶显示器的背光源

   通过现有背光源技术盘点不难发现，Mini LED背光作为当前*新的液晶(LCD)背光技术，在LED产业的高速发展助力下，可充分满足高端消费市场的需求。

   其优势主要在于Mini LED背光封装采用倒装Mini LED芯片直接实现均匀混光，无需透镜进行二次光学设计，由于本身芯片结构小，利于将调光分区数(Local Dimming Zones)做的更加细致，从而达到更高的动态范围(HDR)，实现更高对比度的效果;另一方面，还能缩短光学混光距离(OD)，以降低整机厚度从而达到超薄化的目的。

   Mini LED背光可结合Local Dimming技术根据电视信号中画面各处的亮暗场，实时控制对应背光区域的开关及亮度调节，使画面中黑色更黑，白色更白，色彩更自然艳丽，视觉的逼真感带来身临其境的*佳体验。

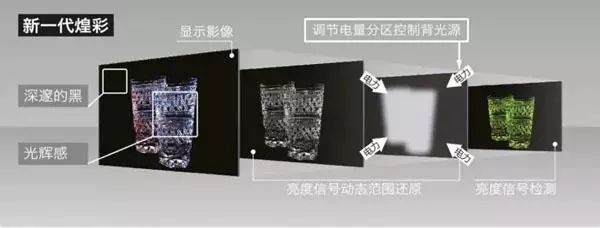

Local Dimming技术应用原理

   Mini LED产业化进程

   Mini LED背光和显示技术具有其他技术无法比拟的产业化优势，Mini LED未来的发展方向，涵盖了大、中、小尺寸LCD显示背光以及LED显示屏等方面，据LEDinside数据显示，预计到2023年整体Mini LED产值超过10亿美元，其中LED显示屏以及大尺寸电视将成为Mini LED未来应用的主流产品。

Mini LED产业化发展增长图
