一个400多路视频监控系统的方案设计思路

类别:技术与产品发表于:2018-11-14 10:14
关键字:视频监控系统 方案

摘要:一个400多路视频监控系统的方案设计思路

    大型监控系统如何设计,我们就通过下面一个案例来看下。


    项目共计438路视频:130万像素高清红外高速球机96台,130万像素高清红外枪机256台、130万像素高清红外半球86台。后端电视墙采用16块46寸拼接屏,30天24小时主码流不间断存储。


    项目分析


    视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统这五个大部分组成了一个标准的视频监控系统。视频采集系统主要是完成对前端图像信号的获取;

    视频传输控制系统完成对前端图像信号的传送和控制通信;

    视频切换管理系统完成对图像信号的切换控制和资源分配;

    视频显示系统完成对前端图像信号的终端设备输出;

    视频录像系统完成对前端图像信号的长延时存储和回放。


    在系统工程中,良好的视频传输设计是监控系统非常重要的一部分。如果建设一套好的系统,选用的都是高指标、高画质的摄像机、监视器、录像机,但是没有良好的传输系统,最终在监视器上看到的图像将无法令人满意。


    在一个大型网络监控系统中,如何走线布线,交换机如何选型,如何保证整个网络传输系统视频流畅以及项目后期维护管理更方便。在很多网络视频监控项目中往往会因为交换机的配置不够合理、选型不到位、带宽不足, 我们经常能听到客户很多的抱怨,比如网线支持距离不够,图像出现掉帧、卡顿、延迟现象,IP地址理解、理解规划困难,网管人员奇缺等。特别是工程们对这块的体会是最深的。针对以上的情形为例来讲下整个项目的配置过程。


    项目情况


    1、项目情况:

    项目共计438路视频:130万像素高清红外高速球机96台,130万像素高清红外枪机256台、130万像素高清红外半球86台。后端电视墙采用16块46寸拼接屏,30天24小时主码流不间断存储。


    视频传输部分:考虑到本项目各个视频点比较分散,为了方便布线及后期系统维护管理,交换机我们给客户推荐采用了300米传输的专业工程交换机,前端视频通过网络传输到接入层接换机在通过光纤传输监控中心。


    2、交换机的优势

    1)300米网络传输:

高度解决了摄像头比较分散的问题,可以将同义聚集点更远的视频传输到一起同时传到监控中心,也间接节约了交换机的数量及整个系统成本。


    2)拓扑功能:

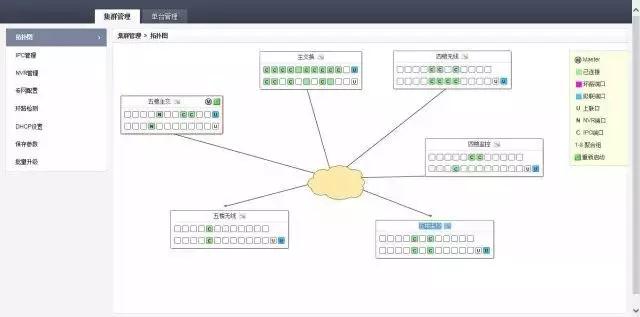

    组网完成后,整个系统整个项目的所以的视频链接在拓扑图上可以一目了然。如下图:


    每个交换机可以按相应的交换机地方备注名字,比如:(1楼1层交换机)以此类推,形成有效的集群管理。


    3、固定端口识别IP功能:

    对于支持ONVIF协议的NVR、IP Camera能够自动识别出来,并表明设备厂商、型号、地点等信息。

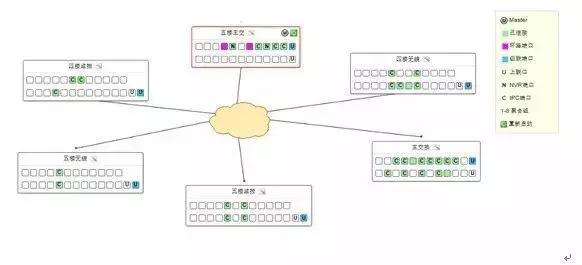

    并且标明NVR和IP Camera之间的关系,即哪些IP Camera是受哪台NVR所管理的。如下图:我们可以看到几个字母和按钮:U表示上联口(交换机与交换机连接用),C表示IPC(即摄像头),N表示NVR(网络硬盘录像机)

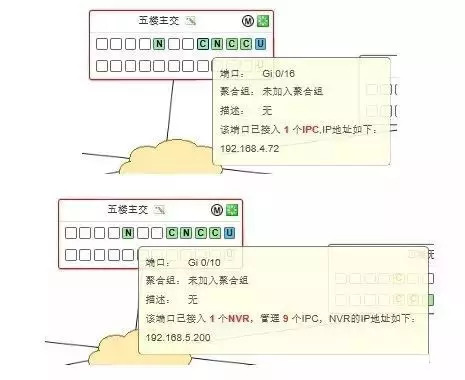

    鼠标停留在“C"位置可以看到IPC的IP地址和相关信息.鼠标停留在"N"位置可以看到NVR的IP地址和相关信息


    将鼠标停留在N字母标识上,不仅可以看到NVR的IP地址还会使连接NVR上的所有IPC闪烁,无论连接在哪个交换机,只要是连接到同一台NVR,便会闪烁。


    4、环路检测功能:

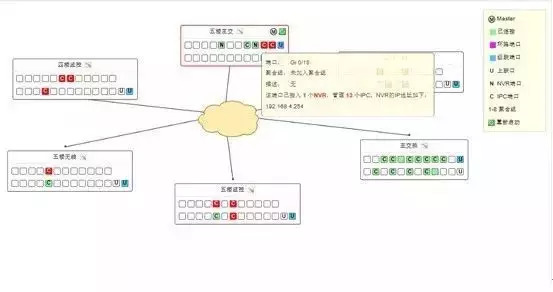

在网络中Netis Vision交换机之间能自动识别出端口之间的环路后屏蔽并标记出来,任意插线造成环路后也不会对网络产生影响,在拓扑中标记成紫色后方便维护和故障排除,如图片:


    5、通断报警、专网配置等等

    此项目中了有这款专业视频监控交换机,布线、故障排查,维护等变得非常简单方便。


    解码上墙


    接下来解码上墙这块:438路视频按4M兆码流算,存储一个月,差不多得190块3TB硬盘,为了考虑成本,我们向客户推荐了24盘位的存储矩阵。网络高清数字矩阵拥有监控行业多个产品的功能,其中包括平台软件管理,网络高清解码,网络存储,及视频矩阵切换控制、(拼接服务器)的功能,报警联动,电子地图、门禁接入,消防报警接入。


    结束语

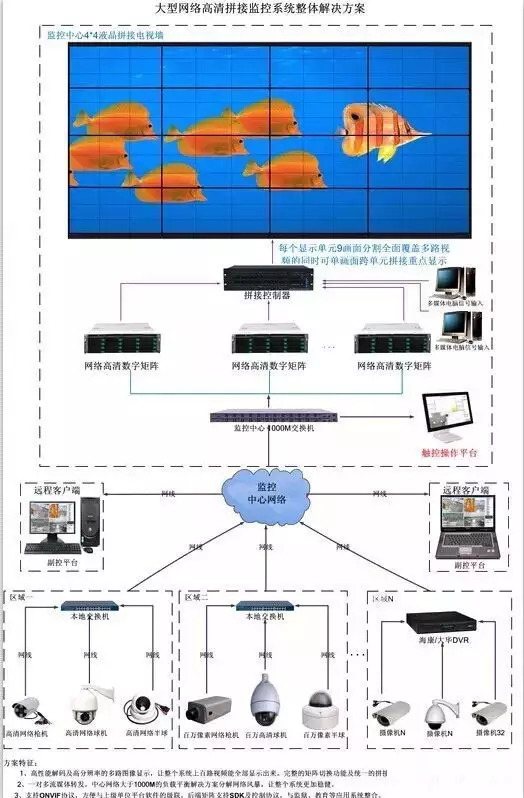

    在任何大规模系统中,中心机房的大小、产品的数量甚至能耗等,已经成为一个系统性的难题。视频监控系统同样需要在监控中心,通过由单机具备更多功能更高性能的设备来构成,这是一个重要的考虑因素。存储产品如果在保障高性能的基础上,将存储之外的一些相关功能集成到存储产品中,将会是一个适应小机房、大应用发展趋势的必然选择。整体的方案设计拓扑图如下:


来源:弱电行业网
