PCB电路板表面处理工艺——沉金板与镀金板的区别

    电路板的表面有几种处理工艺：光板(表面不做任何处理)，松香板，OSP（有机焊料防护剂，比松香稍好），喷锡（有铅锡、无铅锡），镀金板，沉金板等，这些是比较觉见的。

    我们简单介绍一下镀金和沉金工艺的区别。

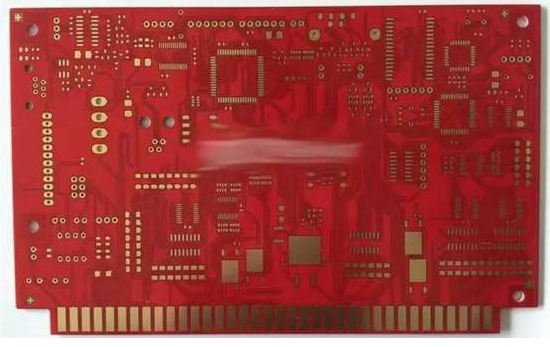

金手指板都需要镀金或沉金

    沉金工艺与镀金工艺的区别

    沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。

    镀金采用的是电解的原理，也叫电镀方式。其他金属表面处理也多数采用的是电镀方式。

    在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！

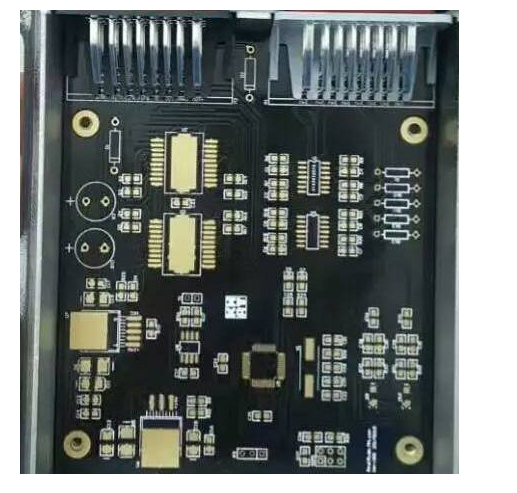

    沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。基本可分为四个阶段：前处理（除油，微蚀，活化、后浸），沉镍，沉金，后处理（废金水洗，DI水洗，烘干）。沉金厚度在0.025-0.1um间。

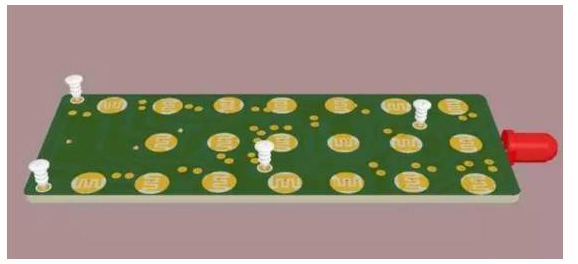

    金应用于电路板表面处理，因为金的导电性强，抗氧化性好，寿命长，一般应用如按键板，金手指板等，而镀金板与沉金板最根本的区别在于，镀金是硬金（耐磨），沉金是软金（不耐磨）。

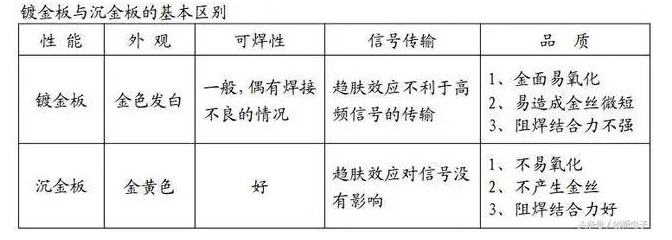

    1、沉金与镀金所形成的晶体结构不一样，沉金对于金的厚度比镀金要厚很多，沉金会呈金黄色，较镀金来说更黄（这是区分镀金和沉金的方法之一），镀金的会稍微发白（镍的颜色）。

    2、沉金与镀金所形成的晶体结构不一样，沉金相对镀金来说更容易焊接，不会造成焊接不良。沉金板的应力更易控制，对有邦定的产品而言，更有利于邦定的加工。同时也正因为沉金比镀金软，所以沉金板做金手指不耐磨(沉金板的缺点)。

    3、沉金板只有焊盘上有镍金，趋肤效应中信号的传输是在铜层不会对信号有影响。

    4、沉金较镀金来说晶体结构更致密，不易产成氧化。

    5、随着电路板加工精度要求越来越高，线宽、间距已经到了0.1mm以下。镀金则容易产生金丝短路。沉金板只有焊盘上有镍金，所以不容易产成金丝短路。

    6、沉金板只有焊盘上有镍金，所以线路上的阻焊与铜层的结合更牢固。工程在作补偿时不会对间距产生影响。

    7、对于要求较高的板子，平整度要求要好，一般就采用沉金，沉金一般不会出现组装后的黑垫现象。沉金板的平整性与使用寿命较镀金板要好。

    所以目前大多数工厂都采用了沉金工艺生产金板。但是沉金工艺比镀金工艺成本更贵（含金量更高），所以依然还有大量的低价产品使用镀金工艺。
