【简介】大型LED户外显示屏钢结构的设计要求

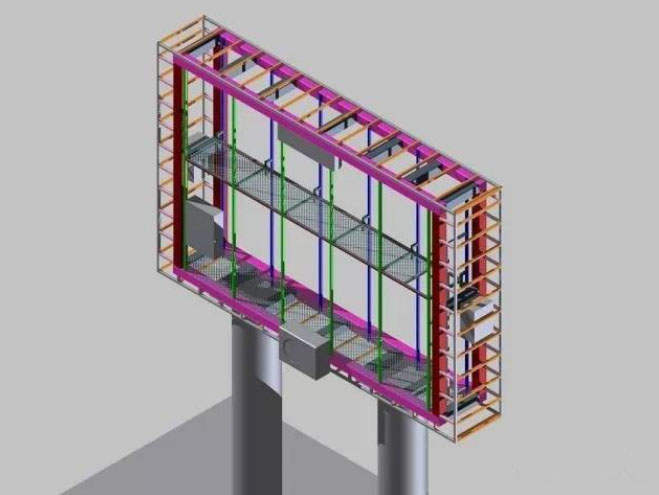

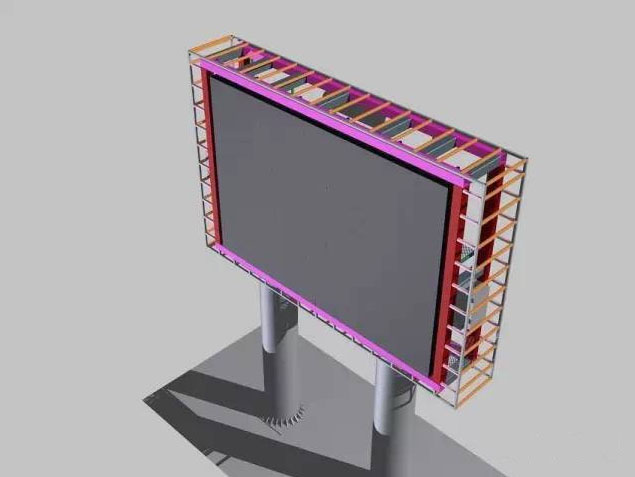

    钢结构的设计要求

    1. 户外广告设施钢结构的设计与施工不得破坏被附着建筑物、构筑物的结构安全性和使用功能。设计时应对原结构的安全性进行核查，并作出评估结论。

    2. 选择户外广告设施钢结构方案时，应考虑钢结构制作、运输、安装和混凝土施工的要求，以及广告设施的建筑造型和建成后的维护保养等对市容环境的影响。

    3.户外广告设施钢结构的设计与施工，除执行本规程的规定外，尚应符合现行国家标准《建筑结构荷载规范》GB 50009,((钢结构设计规范》GB 50017,((混凝土结构设计规范》GB 50010,《地基基础设计规范》GB 50007,《建筑抗震设计规范》GB 50011等的有关规定。材料和施质量验收应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205,((混凝土结构工程施工质量验收规范》GB 50204的要求。防雷和接地除遵守现行国家标准《建筑物防雷设计规范》GB 500057的规定外，还应遵守各地城市管理条例和户外广告设置的规划和管理办法。

    4. 户外广告牌结构的安全等级可分为三级:

    1 位 于 重要位置，或重要广告，或使用年限超过20年的为一级广告牌;

    2 位 于 次重要位置的次重要广告，且使用年限超过5年的为二级广告牌;

    3 位 于 空旷场地，破坏时人身危险小，广告重要性较小，且使用年限不超过5年的为三级广告牌。

    5. 户外广告牌钢结构的选型、布置和构造应便于制作、安装、维护，并使结构受力单明确，减少应力集中。户外广告牌钢结构主要承受风荷载，宜采用空腹结构，力求减少受风面积。

    6. 暴露在室外环境中广告牌采用的型钢(钢管、槽钢、扁钢)的最小壁厚不宜小于3mm，采用的圆钢直径不宜小于10mm,焊接结构的角钢不宜小于L45X4或L56X36X4,螺栓连接的角钢不宜小于L50X5,

    7. 户外广告牌钢结构应根据结构形式及其所受荷载设计可靠的支撑系统。

    钢结构的验收

    <一>验收基本规定：

    1.0 钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。

    1.1 钢结构工程施工质量的验收，必须采用经计量检定、校准合格的计量器具。

    1.2 钢结构工程应按下列规定进行施工质量控制:

    1 采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按本规范规定进行复验，并应经监理工程师(建设单位技术负责人)见证取样、送样；

    2 各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查；

    3 相关各专业工种之间，应进行交接检验，并经监理工程师(建设单位技术负责人)检查认可。

    1.3 钢结构工程施工质量验收应在施工单位自检基础上，按照检验批、分项工程、

    分部(子分部)工程进行。钢结构分部(子分部)工程中分项工程划分应按照现行国家标准《建筑工程施工质量验收统一标准》GB 50300 的规定执行。钢结构分项工程应有一个或若干检验批组成，各分项工程检验批应按本规范的规定进行划分。

    1.4 分项工程检验批合格质量标准应符合下列规定:

    1 主控项目必须符合本规范合格质量标准的要求；

    2 一般项目其检验结果应有80%及以上的检查点(值)符合本规范合格质量标准的要求，且最大值不应超过其允许偏差值的1.2 倍。

    3 质量检查记录、质量证明文件等资料应完整。

    1.5 分项工程合格质量标准应符合下列规定:

    1 分项工程所含的各检验批均应符合本规范合格质量标准；

    2 分项工程所含的各检验批质量验收记录应完整。

    1.6 当钢结构工程施工质量不符合本规范要求时，应按下列规定进行处理:

    1 经返工重做或更换构(配)件的检验批，应重新进行验收；

    2 经有资质的检测单位检测鉴定能够达到设计要求的检验批，应予以验收；

    3 经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算认可能

    够满足结构安全和使用功能的检验批，可予以验收；

    1.7 经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使

    要求，可按处理技术方案和协商文件进行验收。

    1.8 通过返修或加固处理仍不能满足安全使用要求的钢结构分部工程，严禁验收。

    <二>钢材：

    1.0 钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。

    进口钢材产品的质量应符合设计和合同规定标准的要求。

    检查数量:全数检查。

    检验方法:检查质量合格证明文件、中文标志及检验报告等。

    2.0 对属于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。

    1 国外进口钢材；

    2 钢材混批；

    3 板厚等于或大于40mm，且设计有Z 向性能要求的厚板；

    4 建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；

    5 设计有复验要求的钢材；

    6 对质量有疑义的钢材。

    检查数量:全数检查。

    检验方法检查复验报告。

    <三>焊 接 材 料：

    1.0 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

    检查数量:全数检查。

    检验方法:检查焊接材料的质量合格证明文件、中文标志及检验报告等。

    <四>涂装材料：

    1.0 钢结构防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行

    国家产品标准和设计要求。

    检查数量:全数检查。

    检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。

    2.0 钢结构防火涂料的品种和技术性能应符合设计要求，并应经过具有资质的检

    测机构检测符合国家现行有关标准的规定。

    检查数量:全数检查。

    检验方法:检查产品的质量合格证明文件、中文标志及检验报告等。
