各种视频监控上墙方案的比较

类别:行业新闻发表于:2016-10-25 10:27
关键字:视频监控 电视墙 数字矩阵

摘要:视频监控系统普及的今天,几乎没人愿意每天盯着小小的电脑监视器,且显示的视频路数无法满足实际要求,因此,搭建一个可以集中监控的电视墙环境,几乎成了每个监控项目都必须要解决的问题。那么,针对市场上五花八门的视频监控上墙解决方案,我们来做一番比较。

    视频监控系统普及的今天,几乎没人愿意每天盯着小小的电脑监视器,且显示的视频路数无法满足实际要求,因此,搭建一个可以集中监控的电视墙环境,几乎成了每个监控项目都必须要解决的问题。那么,针对市场上五花八门的视频监控上墙解决方案,我们来做一番比较。

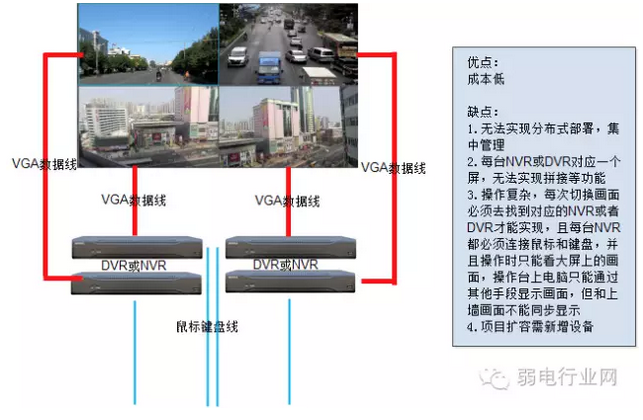

    方案1、一使用 DVR 、NVR 直接显示上墙



    不得不说,这种办法是成本最低廉的,但这里有不少限制:


    无法实现分散点的集中上墙。譬如连锁经营的酒店,如果我在总部建立一个集中上墙的环境,这个就很麻烦了。这里面要考虑的地方非常多,包括网络环境、映射、带宽、码流等。


    不能随意控制,要控制只能去操作那个DVR。如果一台DVR上设置好了16路摄像机,当你想控制某个画面时,你还得记住它在哪个DVR上,然后到那个DVR上去操作鼠标。


    布局环境上的影响非常大。譬如专业的上墙环境,放置设备的机柜在电视墙后面,而需要用电视墙前面的操作台坐席来控制大屏。这个时候,用这个办法显然就很麻烦了,因为你不可能把DVR放在大屏后,而拖了好多个长长的鼠标线到操作台坐席上。


    方案2、一使用模拟矩阵

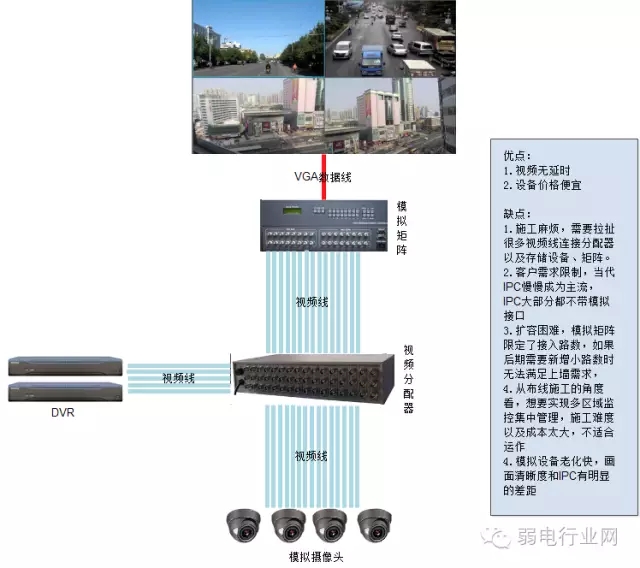

    常见的结构图如上,这种应用场景下,应该说是一种专业上墙办法了。大家可以看出,虽然模拟矩阵本身不贵,但要使用大量的视频线,甚至光端机,而且必须要从摄像机所在位置拉线到中心来,这个施工成本会非常高。更重要的一点是,这种办法更适合模拟摄像机和DVR,但高清网络时代,大部分IPC根本没有视频输出,那么这种办法就会陷入死局,这也是传统的模拟矩阵厂商在高清时代碰到的一个最大挑战。


    方案3、一使用解码器


    解码器真是一个很虚幻的概念,目前市场上,99%的解码器都是由DVR/NVR底板做成的,甚至连程序都不变,几乎都没有独立的SDK协议。这样来看,使用解码器的方案其实和第*种使用DVR和NVR的方案没有根本区别,这种情况下,它的优劣点也非常清楚了,这里就不赘述了。


    方案4、一使用数字矩阵


    数字矩阵是一款将前端数字视频信号进行解码上墙的中高端解码设备,其信号的输入端为千兆网口,输出端为标准的VGA/DVI/HDMI视频接口,可直接连接显示屏,也可连接拼接控制器。它除了拥有模拟矩阵和解码器的全部功能之外,还具有更多的功能和更强的解码能力。可以支持不同厂商的DVR、DVS、IPC、NVR设备同时解码上墙,并具有视频切换、画面分割、画面拼接、轮循显示、云镜控制、录像回放、报警联动等功能,它的优势有:


    ·兼容性好


    通过插件技术,利用私有协议或SDK,能完美兼容不同厂商的各种DVR、DVS、IPC、NVR等前端数字视频设备


    ·支持画面拼接


    采用先进的软拼接技术,无需再额外配置拼接控制器、拼接矩阵或拼接盒,只要通过鼠标点击,就可轻松实现2*2、2*3、3*3、3*4等多屏拼接,既方便,又节省成本。


    ·报警联动上墙


    结合专用视频联动报警主机或第三方网络型报警主机,可实现视频联动报警上墙,对前端有报警信号产生的关联摄像头的视频进行弹窗上墙显示,并用声音和颜色提醒用户。


    ·支持更多的输入


    不同于普通数字矩阵只有几十路的输入限制,由于采用“平台+数字矩阵”的组合,支持128路、256路或更多的视频输入,能满足各种上墙规模项目的需要。

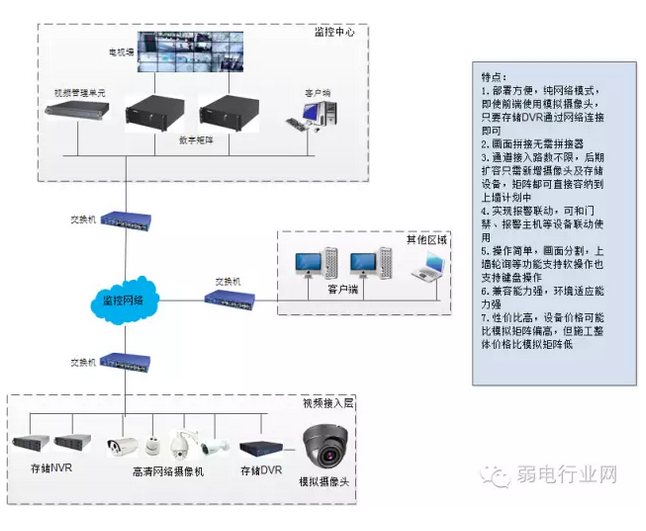

    常见的应用示意图如下:



    几种解码方式的比较


    通过对以上几种上墙方案的分析,我们制作了一个对比表,具体如下:



DVR/NVR 上墙 解码器上墙 模拟矩阵上墙 数字矩阵上墙
画面实时性 同左
单屏多画面 能4,9,16画面分割 同左 只能单画面 能4,9,16,25,36画面分割
多画面质量 可能9画面或者16画面时,就已经子码流了,画面效果差 同左 无法多画面 根据技术来,锐虎的数字矩阵可做到16画面都是主码流
远程操作 不能 同左 用软件或者键盘,涉及到和平台软件的对接,非常麻烦 锐虎数字矩阵可视化远程操作或者键盘操作
多屏 不支持,一台设备就支持一个屏 同左 支持 一台矩阵可支持4、6、8、12屏
多屏扩展性 只能增加设备 同左 不方便,买好了矩阵,多少输出就是多少输出 锐虎数字矩阵可任意多台矩阵级联成更多屏电视墙
输入 一台最大支持16路 同左 不方便,买好了矩阵,多少输入就是多少输入 任意无限
操控性 非常不方便,只能一对一的到DVR上去从操作 同左 和软件对接都很难,所以常规下,矩阵操作和平台软件是分开的 极其*秀,锐虎有完整的平台和矩阵,远程操作,用PC操作,用键盘操作皆可
支持地图 不能 同左 不能 支持
支持回放 如果这个设备又录像又在用在上墙,这才可以 同左 不能 支持
支持报警播放 不能 同左 不能 支持
多厂家兼容 不能 同左 线都接不上,可能用不了 全部适合
应用场景 64路以下的局域网项目。其中,DVR用在模拟摄像机上;NVR用在高清摄像机上。 同左 局域相对集中的环境,且必须全部是模拟摄像机 无论环境是集中还是分散,是几十路还是几千路,都可以。各种厂家,无论高清还是模拟环境,还是混杂环境,都适合
价格 同左 中等

来源:弱电行业网
