如何避免LED视频处理器端口烧坏

    最近有LED显示屏客户反映：“出现了处理器输入端口不能识别信号问题，这是什么原因”。机器返回后，经过确认，故障原因都是输入端口的处理芯片或保护芯片损坏。为了进一步排除处理器自身的原因，还特意将维修好的处理器送测试公司进行静电测试。经过确认处理器本身的可靠性没有问题。那处理器端口芯片及保护芯片为什么会损坏?

    一. 静电放电(ESD)及对策

    最常见的造成电子元件损坏的是静电放电(ESD)。特别是在干燥的冬天，我们又多穿一些毛衣等容易产生静电的衣服，人体甚至可能产生上万伏的静电，这样直接触摸处理器端口瞬间放电就可能造成元件损坏。

    避免这一问题的对策是：接触处理器等设备时先触摸有效接地的设备去除静电，这样再去触摸设备的时候，就相对安全了。

    为了应对静电放电对主板元件的损坏，处理器产品的各输入输出端口数据引脚都加有TVS管等保护器件。

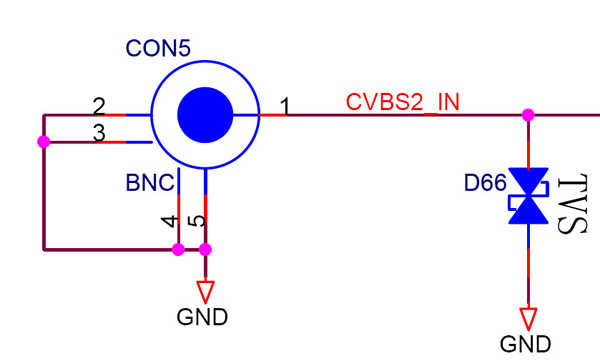

    但保护器件发挥最大作用的一个前提是有效接地，因为常见的保护器件是一端接数据脚，另一端接地，这样有静电等高电压接入数据脚，这些保护器件会瞬间短路，将其通过地线泄放掉，保护后段的元件不被损坏(如下图D66位置的TVS管)。

保护元件示意图

    二. 漏电流的损害

    设备的漏电流也会造成端口芯片被烧掉。首先我们先了解漏电流的概念。

    开关电源中为了减少干扰，会有对应的EMI滤波器电路。但EMI电路的存在，使得在开关电源在接上市电后对地有一个微小的电流，这就是漏电流。

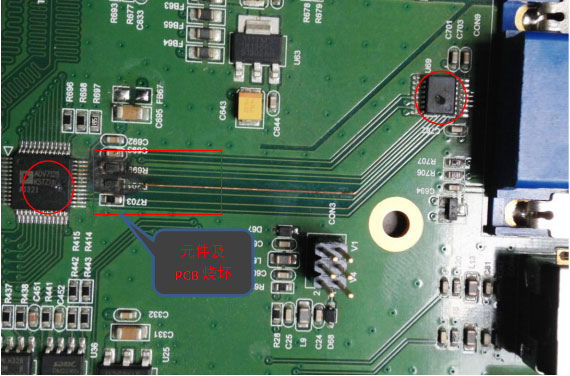

    对于处理器这类设备，如果外壳不接地或电源线无地线，设备通电后外壳会对地带有110伏电压，这样人直接触摸设备金属外壳会有麻麻的感觉。此时，如果处理器和信号源有一个接地另一个未接地，在插拔信号的时候会看到火花，如果信号线插头首先接触到的是数据脚(非常规情况下)，会烧坏处理器或信号内部芯片，如下图，此为处理器返修机，主板端口对应的芯片，保护元件及PCB已经烧坏。

    对策：

    1. *好的方法是还是接地，处理器和信号源分别用地线接地，并用万用表测试对地阻抗或对地无交流电压，这样即使带电拔插也无问题。

    2. 如果现场电源插座地线有效接地也无法保证，那操作时*好是先接信号线，最后再接电源线通电，请勿带电拔插信号!

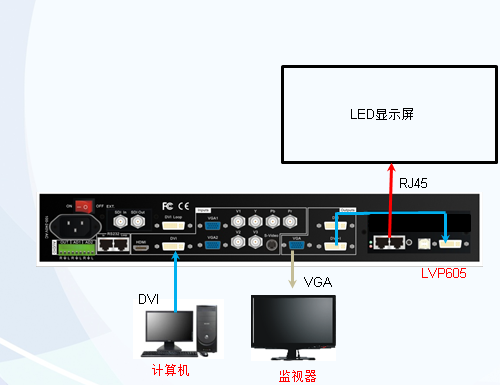

    以下图方案举例：先连接LVP605与计算机监视器和发送卡之间的信号线，再连接各设备到电源排插之间的电源线，最后分别通电开机。

    三. 接地的重要性

    如前所述，接地是ESD保护器件真正发挥最大作用的前提，也能避免漏电流对设备对人体损伤，可见接地的重要性。

    接地是为保证电工设备正常工作和人身安全而采取的一种用电安全措施，通过金属导线与接地装置连接来实现，常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。接地装置将电工设备和其他生产设备上可能产生的漏电流、静电荷以及雷电电流等引入地下，从而避免人身触电和可能发生的火灾、爆炸等事故。

    但是因实际条件限制，在使用处理器和其他设备时无法做到可靠接地，那使用时就要一定注意前面提到的注意事项，重要的事情再说一遍：

    1. 在接触设备前，先用手触摸地线或其他有效接地的设备金属外壳去除静电。

    2. 接线时先连接信号线，最后再接电源线通电。
