“黑科技”不黑 ，让梦幻变为现实 ，让想象握在手中

    以上图片经常出现在高科技影视作品和科普文章中，并被冠以“黑科技”的名号，用以描述超越现有科技及知识范畴，缺乏科学根据并且违反自然原理的技术或产品，广泛一点的引申意思就是：在当前阶段「不可思议」的产品、技术或者现象。

    随着科技的不断发展，柔性全息屏幕手机、全高清透明显示屏、虚拟成像技术等“黑科技”已经开始进入我们的视野，改变我们的生活......然而你就不好奇为什么你在玻璃板上动动手指头，机器就知道你要做什么吗？

    现在，小编就为你揭开这背后的秘密。

    基 础

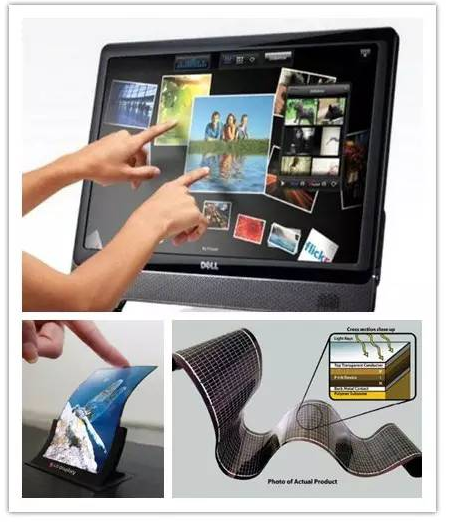

    透明导电电极是各种电子器件，包括触摸屏、显示器、薄膜太阳能电池等重要组成部分。目前透明导电电极一般采用金属氧化物，例如铟锡氧化物（ITO）薄膜。

    市场需求庞大

    Nanomarket报告显示，透明电极市场由2014年30亿美元增长到2021年51亿美元。

    但ITO存在的各种问题，限制了其发展和应用

    01、原材料中的铟，在地球的蕴藏量日益减少，价格持续走高；

    02、ITO膜厚且脆，不适用于柔性产品；

    03、导电性差，电极电阻高。

    虽然从行业角度讲，ITO导电膜在相当长的一段时间内仍将占据主导地位，但是目前以ZnO基薄膜、导电高分子、碳纳米管等为代表的新材料取代ITO的发展已经开始。据预计，ITO替代产品市场份额将从2014年的5亿美元增加到2021年的约25亿美元，年复合增长率达到26%，市场份额将从2014年的16.7%提高到2021年的近50%。

    解决◆方案

    在未来，移动终端、可穿戴设备、智能家电等产品，对触摸面板的有着强劲需求，由推动研发的“金属薄膜透明电极”，具有超薄、光滑、导电率超高等优点，非常适用于大面积设备。

    该技术采用独特的铝掺杂银膜制备技术，显著提高导电性能，特别是在柔性基底上应用，具有更低的成本优势，并拥有更广泛的应用。

    透光率和导电率达世界先进水平

    01、首次制造出超薄(5~10nm)银膜透明电极；

    02、利用现有溅射沉积设备（PVD），具备规模化量产可行性；

    03、和多孔金属网格相比具有更强的电荷收集能力，是光伏电池或OLED更佳的组件材料。

    随着科技的发展，触摸屏渗透到越来越多的人机交互的设备中，而且未来将无所不在。虽然ITO是目前市场的主流，但由于其存在不足之处，非ITO产品正逐渐蚕食其市场份额，竞争逐渐激烈，蓝海逐渐变为红海，未来将抓住这一机会，激流勇进，将“金属薄膜透明电极”推向市场并实现其产业化发展。
