扫盲贴 | 看看视频矩阵有哪些基本用途

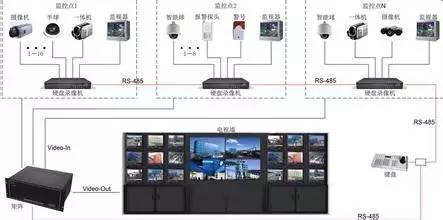

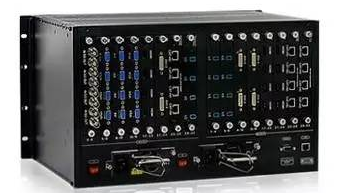

    视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置，一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能，能将视频和音频信号进行同步切换，这种矩阵也叫做视音频矩阵。目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般用于各类监控场合。

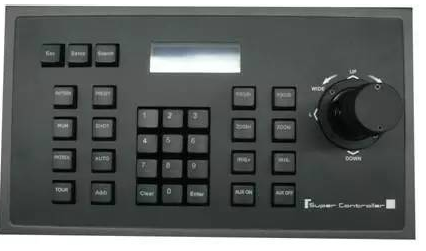

    键盘控制器是与变速智能球机、解码器、矩阵等终端接收器配套的产品。控制键盘与接收器之间采用EIA/RS - 485电气接口，在不加总线驱动的情况下，一台键盘最多可控制32台球机或解码器，键盘与接收器的最大通信距离达1.2Km。利用控制键盘可方便地对变速球型摄像机进行控制和设置，控制键盘还可直接控制终端解码器，实现对摄像机恒速云台、镜头、灯光、雨刮等前端设备的控制，操作矩阵进行图像快速切换。

    三维矢量变速摇杆,可控制定速和变速云台及一体化快速球,带64个预置,64级云台速度,8级镜头速度。三维摇杆可变速控制普通及变速镜头，最多可配168个PG1640系列解码器,控制168个云台。二维的键盘相对功能少些。

    一、视频矩阵的基本功能和要求

    作为视频矩阵，最重要的一个功能就是实现对输入视频图像的切换输出。准确概括那就是：将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲,一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。这里需要强调的是必须要做到任意，即任意的一个输入和任意的一个输出。

    另外，一个矩阵系统通常还应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口；控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。

    矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。一般而言矩阵系统的容量达到64×16即为大容量矩阵。如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。矩阵容量越大，所需技术水平越高，设计实现难度也越大。

    二、视频矩阵的分类

    按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。

    1、模拟矩阵：

    视频切换在模拟视频层完成。信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。

    2、数字矩阵：

    视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。视频切换的核心部分由模拟矩阵的模拟开关，变将成了对数字视频的处理和传输。
