图文解析：LED显示屏控制系统

    在当今现代信息化社会的高速发展过程中，大屏幕显示已经从公共信息展示等商业应用向消费类多媒体应用渗透。随着宽带网络的发展，数字化的多媒体内容将在信息世界中占据主流，新型的大屏幕显示设备将代替传统电视机成为人们享受信息和多媒体内容的中心。

    概念

    LED显示屏控制系统（LEDDisplayControlSystem），又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、主要负责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。

    LED显示屏系统组成

    LED图文显示屏系统由软件控制系统、无线传输系统、设备主控制器、LED显示点阵、电源等部分组成。

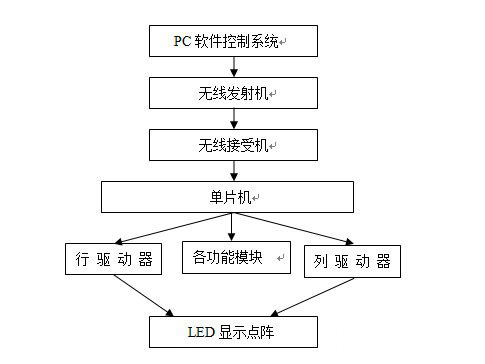

　　LED显示屏总体框架

    系统工作过程

    软件控制系统主要完成的任务为图文编辑、字模提取与保存、图像预览与文件传输;无线传输系统主要完成文件信息由PC机传输至LED 显示器，硬件控制系统中LED点阵主要任务是通过电流控制完成信息显示，通过单片机的扫描驱动方式的控制对LED点阵行列驱动，实现设备的驱动并最终实现接收的图文显示功能。

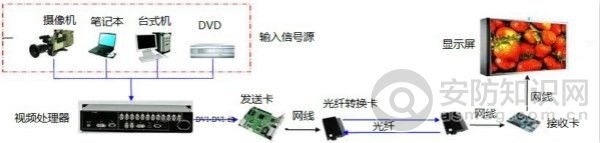

    1、信号源可以为摄像机，笔记本电脑，台式计算机，DVD等视频输出设备；

    2、信号通过视频处理器，转换成DVI信号，通过DVI线连接到发送卡；

    3、控制室距离显示屏的距离大于100M的情况下，使用光纤转换卡，使用光缆通讯；

    4、每个显示屏箱体都有1张接收，接收卡之间使用网线进行连接通讯；

    5、由于显示屏是T型外观，系统传输采用由下向上的通讯方式；

    6、显示屏可以播放多种内容，可以进行输入源的切换；

    7、使用摄像机可以将实时视频信号播放到显示屏上面，也可以链接数字机顶盒，播放电视内容；

    8、可以使用播放软件，在计算机上播放预先处理好的的视频图片信息。

    LED显示屏VS传统显示设备

    与传统的显示设备相比，这种未来的巨大需求让大屏幕显示技术成为众人目光的焦点：

    （1）LED显示屏色彩丰富，显示方式变化多样（图形、文字、三维、二维动画、电视画面等）、亮度高、寿命长，是信息传播设施划时代的产品；

    （2）LED显示屏是集光电子技术、微电子技术、计算机技术、信息处理技术于一体的高技术产品，可用来显示文字、计算机屏幕同步的图形。它以其超大画面、超强视觉、灵活多变的显示方式等独居一格的优势，是目前国际上使用广泛的显示系统；

    （3）LED显示屏应用广泛，金融证券、银行利率、商业广告、文化娱乐等方面，有巨大的社会效益和丰厚的经济效益。
