诺瓦M3系统热备份方案

    Nova的冗余方案采用双系统热备份，控制器光纤等关键部件，任何一路出现故障时，都能在没有人工干预的情况下恢复正常显示，并且通过专用软件发出报警信号。

冗余描述：

 任何一台控制器失效，可热备份切换，显示屏不黑屏；

 任何一路光纤失效，可热备份切换，显示屏不黑屏；

 任何一根网线失效，可热备份切换，显示屏不黑屏；

系统备份构架图

      诺瓦控制系统，热备份功能操作简单便捷，而且稳定性强，在任何情况下都能发挥其重要的保障作用。其构架也非常简单，有单台控制器备份，和双（多）台控制器间备份两种方式。

     如下图所以：

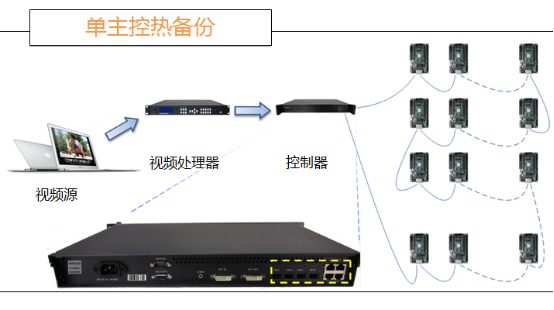

单主控热备份构架图

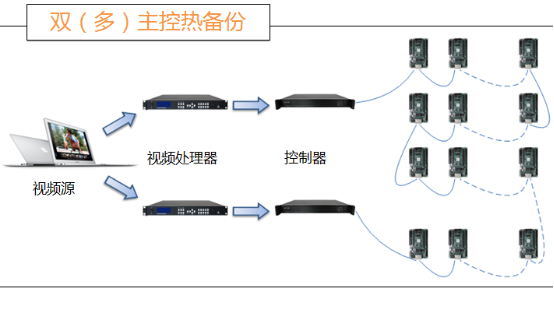

双（多）主控热备份构架图

方案一 单控制器备份

硬件连接

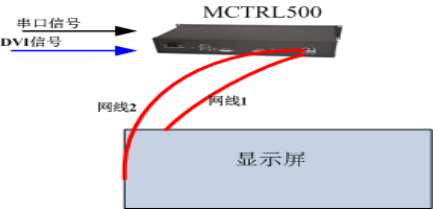

如图（一）：网线1、2做主信号点亮屏体。

图（一）

软件界面的设置：

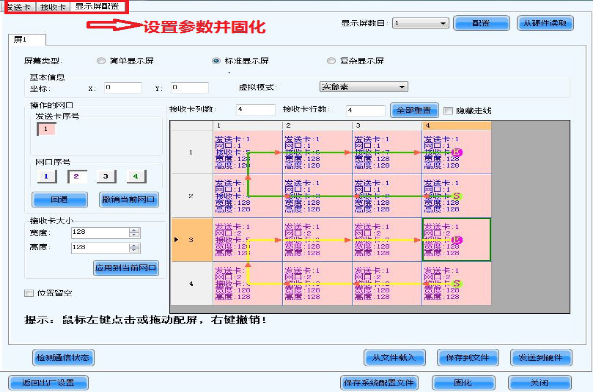

（1）、设置软件里“发送卡”、“接收卡”、“显示屏配置”并固化。例如下图（二），按照网线1、网线2的走向将显示屏配置图发送到发送卡，画面正常后固化参数。

图（二）

（2）、设置备份信息：

在“发送卡”界面里如下图（三）

图（三）

刷新：刷新发送卡当前冗余状态，可查看设备是否有备份信息；

编辑：更改冗余设置；

删除：删除当前冗余设置；

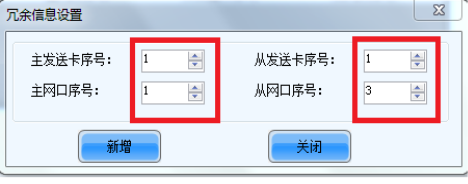

在软件上图的“红色框”进行备份信息的设置。点击 “新增”，添加备份信息。例如网口3备份网口1，则设置如下图（四）

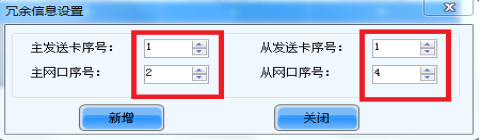

再点击 “新增”，添加备份信息。网口4备份网口2如图（五）

图（五）

新增信息完成后点击“关闭”，关闭此对话框。

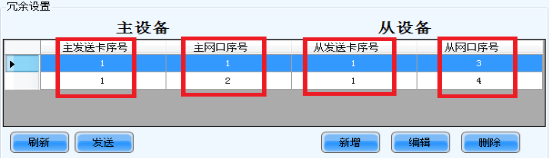

（3）、可看到备份信息如下图（六）

图（六）

点击“发送”，将备份信息发送到发送卡。并点击“固化”，保存备份信息。

将备份的网线3接入网口3，备份网线4接入网口4。

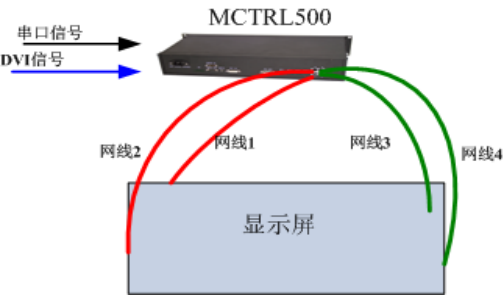

备份完成，此时系统的硬件连接如下图（七）

图（七）

即：网线3接到网线1带载的尾端接收卡的输出口，另一端接入发送卡的网口3；

网线4接到网线2带载的尾端接收卡的输出口，另一端接入发送卡的网口4。注意：

1，建议所有参数（发送卡、接收卡、显示屏配置、亮度、备份信息等）设置完成后再接入备份网线

2，备份网口的对应关系可任意指定，也可用网口4备份网口1，网口2 备份网口3，但需将网线连接正确。

3，备份设置完成后可插拔主网线，确认一下备份是否成功。

方案二  双（多）控制器间的备份

硬件连接

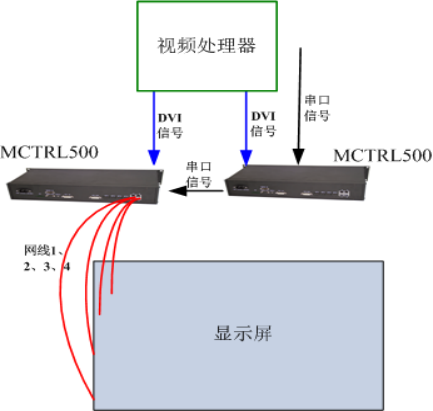

如图（一）：网线1、2、3、4做主信号点亮屏体。

图（一）

软件界面的设置：

（1）、设置软件里“发送卡”、“接收卡”、“显示屏配置”并固化。按照网线1、网线2、网线3、网线4的走向将显示屏配置图发送到发送卡，画面正常后固化参数。

（2）、设置备份信息：

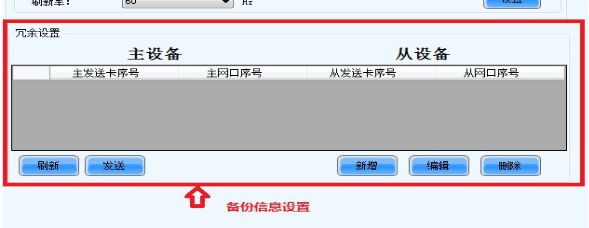

在“发送卡”界面里如下图（二）

 图（二）

刷新：刷新发送卡当前冗余状态，可查看设备是否有备份信息；

编辑：更改冗余设置；

删除：删除当前冗余设置；

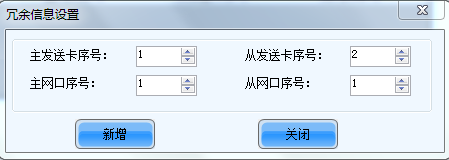

在软件上图的“红色框”进行备份信息的设置。点击 “新增”，添加备份信息。例如发送卡2的网口1备份发送卡1的网口1，则设置如下图（三）

图（三）

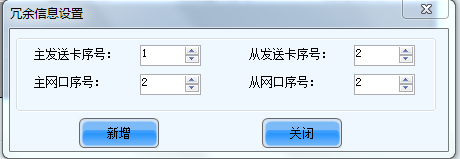

再点击 “新增”，添加备份信息。发送卡2的网口2备份发送卡1的网口2如图（四）

图（四）

依照此法设置其余网口。

新增信息完成后点击“关闭”，关闭此对话框。

点击“发送”，将备份信息发送到发送卡。并点击“固化”，保存备份信息。

 将备份的网线5、6、7、8接入备份发送卡的网口中。

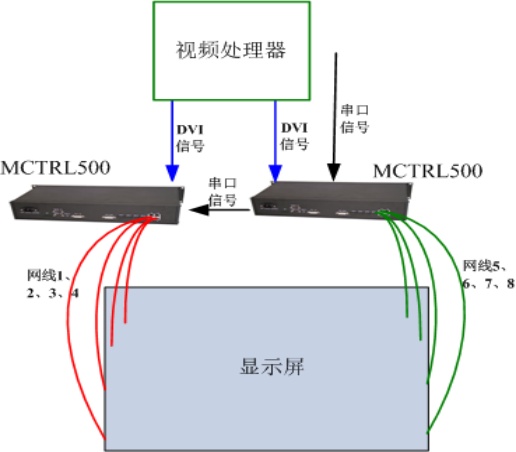

 备份完成，此时系统的硬件连接如下图（五）

图（五）

注意：1，建议所有参数（发送卡、接收卡、显示屏配置、亮度、备份信息等）设置完成后再接入备份网线

     2，备份网口的对应关系可任意指定，也可用网口4备份网口1，网口2 备份网口3，但需将网线连接正确。

     3，备份设置完成后可插拔主网线，确认一下备份是否成功。
