LED显示屏模组斑块的原因分析及解决办法

    LED显示屏作为一种终端显示媒体，作为一种广告传媒的载体，随着商业发展的高度繁荣，越来越受到重视。但是，LED显示屏经过近20年的发展，当前还有诸多的技术细节问题没有解决，显示屏的斑块现象就是其中之一。

    LED显示屏斑块现象由来已久，几乎形成了一种被所有人忽视的行业瑕疵，一些配件企业虽然不断的改善工艺，努力的去解决，但是收效甚微。

    LED显示屏的斑块化现象

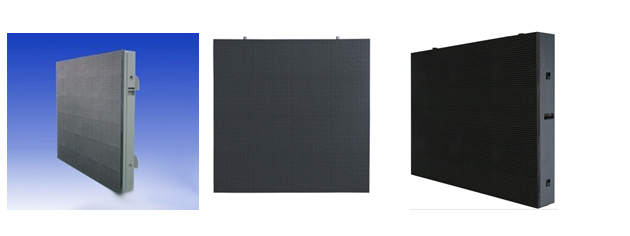

    上图是从网络上直接找到的箱体照片，后面两张是行业内很著*的两个上市厂家的（从他们网页上直接截取），模组的斑块现象虽然得到改善，但是也很明显。

    那么LED显示屏斑块是怎么产生的呢？下面通过材料和形状的分析将得出结论；

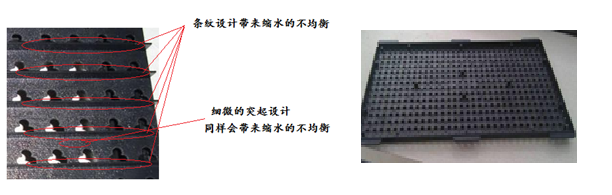

面罩前面                                          面罩后面

    LED模组面罩的后面是平面的，而前面由于考虑到光型的问题，设计了条纹状突起和灯的帽沿，也就是我们这样设计重点考虑前面的光型；恰恰由于我们的这种设计，且对PC材料的缩水考虑不尽全面，导致了材料因缩水引起的表面应力分布的不平衡（缩水，是指材料成型后的收缩率，不同的材料的收缩率不同），面罩前面的条纹状突起缩水比后面的平面缩水要多，同样前面产生的应力比后面产生的应力也大，应力的前后不平衡造成面罩往后部凹陷；

    那么现象呢？因为材料缩水和设计缺陷所导致的面罩前后应力分布不平衡，且使模组面罩表面应力呈不均匀分布，模组面罩中间部分的受到缩水产生的应力比边缘要大，所以面罩一般都是中间往后部凹的多。

    或许有人会说，模组面罩是软的，我用模组底壳把面罩中间给顶起，这种现象就应该消失吧？可结论是无情的-------“不会”。

    另外一种现象，由于材料的缩水，造成了面罩表面对光的反射曲率也产生了影响，所以从视觉上增加了显示屏的斑块的感觉。

    由上面的分析可以我们可以得出结论，显示屏的斑块产生的原因是由于面罩的材料和设计缺陷的原因引起的，那么怎么样去解决这个问题呢？

    目前，上图后面的两个行业内厂家，不约而同的采用了在面罩的墨色上做文章，就是尽可能的用墨色来模糊这种斑块感，但是这种方法却不能不能彻底的解决显示屏的斑块感，且由于对墨色的苛刻要求，还给供应商带来了加工生产的难度，无形中会导致成本的增加；而且在显示屏的应用过程中由于屏体表面积累的灰尘等因素这种斑块感会越来越强。

    那么能不能彻底解决这个问题呢？答案是能！

    方法一：适当的增加面罩的厚度，使面罩前部突起而导致的缩水应力达到可以忽略不计的地步，这样可以解决，但是这种方案，一是要精确地计算出模组面罩的厚度，二是可能会导致其它问题的产生，三是，要对材料有很好的把握。

    方法二：最简单的面罩前后面设计同样的突起，也就是说，模组面罩的前面设计什么样的光学突起，后面在同样的位置就设计什么样的突起，这样使面罩前后的缩水达到平衡，从而使面罩前面和后面因为缩水而产生的应力得到平衡，面罩的变形就迎刃而解。
