经验之谈|户外LED显示屏安装要知道的八大事项

    目前，随着LED 显示屏的普及，越来越多的LED显示屏出现在各大城市的街头巷尾。但是，很多地方仍存在由于在安装LED 显示屏过程中忽视的一些细节而造成的安全隐患，严重时就会引发安全事故。

    在实际的工程运用中，户外LED全彩屏系统中LED全彩显示屏屏体、全彩显示屏控制器、控制电脑、光纤、音频设备和控制软件等属于整个系统中最为重要和关键的系统。

    在实施过程中，业主对这些主要核心部分的技术要求比较重视，同时这些系统国家也有相关的制造标准和产品质量检测机构，产品质量相对也有比较可靠的保证。

    所以，为了获取更多的利益，很多厂家往往会通过降低钢结构设计标准、降低线材标准、使用劣质钢材、雇佣廉价劳工等，造成事故隐患，而这几点也成为广大工程商特别要注意的事项。

    户外大屏幕安装过程中的常见问题

    1、LED大屏安装在户外经常日晒雨淋，工作环境恶劣。电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失。

    2、LED大屏可能会受到雷电引起的强电强磁袭击。

    3、户外LED大屏幕面积一般从几平方米到几十甚至几百平方米，受众面宽，视距要求远视野要求广，环境光变化大，特别是可能受到阳光直射，从而影响显示效果。

    4、环境温度变化极大。LED屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作；而冬天环境温度又过低，导致显示系统无法启动。

    针对以上特殊要求，户外LED大屏幕安装注意事项：

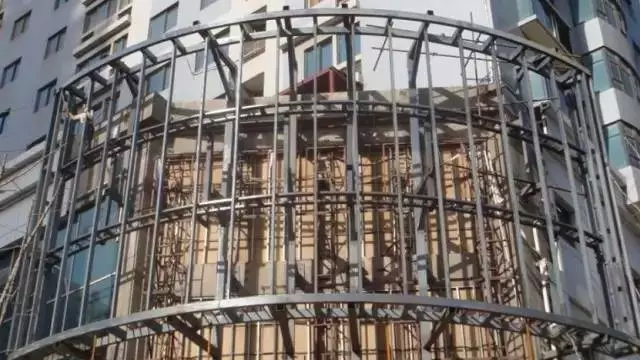

    1、安装钢结构

    作为承载LED大屏幕的钢架结构安装时要保证其牢固性，以达到抗风抗震的作用。通常户外LED显示屏安装面积较大，且大多安装在人员较为密集的场所，其钢结构的设计要考虑基础、风载、防水、防尘、防潮、环境温度、避雷、周围的人口密度等诸多因素。同时钢结构内还需要放置配电柜、空调、轴流风扇、照明等辅助设备，还要有马道、爬梯等维修设施。因此在实施时，整个户外屏钢结构应有通过政府主管部门审查合格后的设计图纸以保证整个钢结构的可靠安全。

    另外，脚手架的搭设是钢结构施工过程中的一个重要环节，必须确保搭设脚手架之前方案经过严谨的设计计算以及方案论证，并确保现场按规范施工以及时时进行检测，以消除搭设脚手架产生的安全遗患。

    2、规范用电

    根据现场临时用电规范（JGJ46－2005）的规定，施工现场必须采用三级配电系统，必须采用TN－S接零保护系统，必须采用两级漏电保护系统。应避免施工过程中将三级配电做成两级配电，PE线引出位置不对，重复接地位置和次数不对等为安全施工埋下隐患的做法。

    3、防水防潮

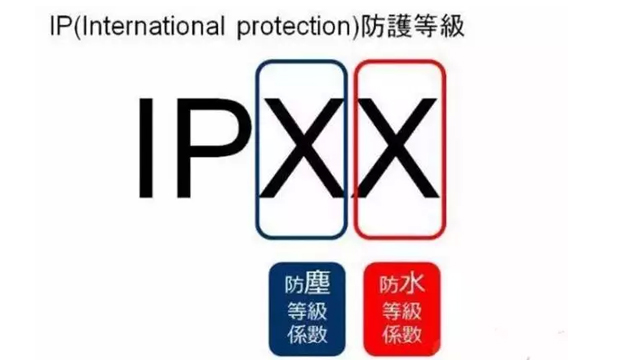

    户外LED显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣，电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；因此屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；注意防水、防潮。值得注意的是，户外LED显示屏防护等级(正面/背面)最低为IP65/IP54，不能低于此防护等级。

    4、通风散热

    户外LED显示屏应安装通风设备降温，使屏体内部温度在-10℃～40℃。屏体背后上方安装轴流风机排出热量；户外LED显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使LED显示系统无法正常工作。选用工作温度在－４０℃～８０℃之间的工业级集成电路芯片，防止冬季温度过低使大屏系统不能启动。

    5、使用质量过硬的线材

    LED显示屏的面积越大，其用电量越大，对线材的通电稳定性也具有更高的要求。只有使用符合国标要求的线材才能够保证其安全稳定性，众多线材产品中，需强调的要求有三点：线芯为铜线导电载体、线芯截面积公差在标准范围值、包裹线芯的胶皮的绝缘性和阻燃性等都应达到国家标准。

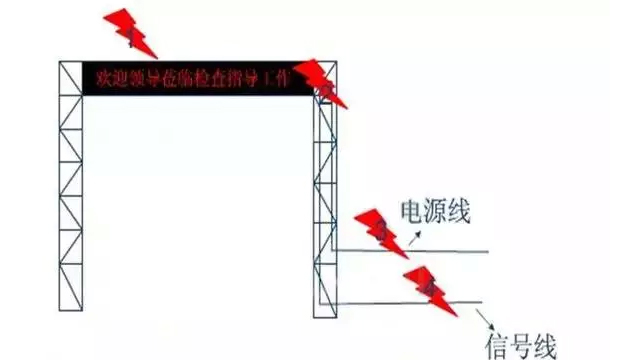

    6、防雷接地

    做好避雷防护，LED主体及外壳要有良好的接地措施，且接地电阻小于３欧姆。户外LED显示屏中电子元器件集成度高，其对抗干扰的敏感度要求也越来越高。雷电可以通过各种方式危害显示系统，一般情况下，它可能直接击中屏体然后经接地装置泄放入地。在雷电流经过之处造成机、电、热破坏。解决方案是等电位连接，即将未接地或未良好接地的金属外壳、电缆的金属外皮、显示屏内的金属框架与接地装置可靠焊接连通，防止在这些物件上由于感应高压或接地装置上雷电入地高电位的传递造成对设备内部绝缘、电缆芯线的过电压反击。户外LED显示屏也会受到雷电引起的强电强磁袭击,为使因雷电引起的大电流能及时泄放，降低出现在设备上的过电压，限制雷电侵入波。通常应在显示屏及建筑物上安装避雷装置。

    户外LED显示屏的接地应根据具体的情况分别考虑其接地形式；当显示屏为独立设置时，应设置单独的接地系统，接地电阻不应大于4欧姆；当显示屏为附设在建筑物外墙上时，显示屏主体和外壳与建筑物保持良好接地，并与建筑物公用综合接地，接地电阻不应大于1欧姆。

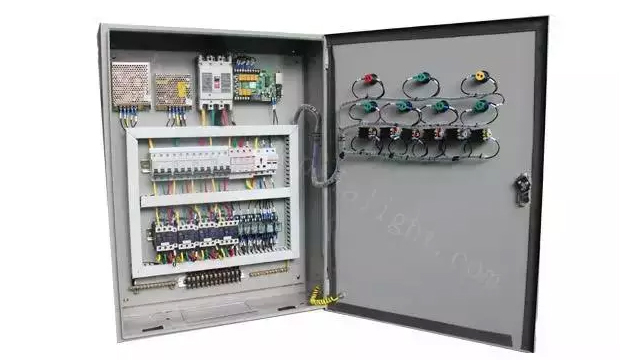

    7、选择合适的配电柜

    LED户外显示屏一般采用AC220V电流供电，要求电网电压波动小于10%，并提供良好的系统接地。对于用电功率超过10kW的显示屏，应配备专用配电柜。根据需要可以选用具有远程控制功能或带有PLC控制功能的配电柜，具有PLC控制功能的配电柜更加智能化，可用LCD控制器远程操作户外LED显示屏及屏内空调、风机等设备的开关，同时还能对屏内的环境温度、屏外的环境亮度进行实时监控，并有相应的报警信息。在LED户外屏中，一般环境条件较差，建议使用带PLC控制的配电柜；在室内屏项目中，环境较好，而且空间有限，可以不加PLC控制。

    为了防止发生漏电火灾，在电源进线的总开关处还应装设防火漏电开关。配电柜内LCD控制器监控界面可对显示屏内进行实时温度显示。自动状态下，当屏体内温度超过65度，监控画面将提示温度过高，同时LCD控制器发出报警声，系统将自动断电，以防发生火灾。

    依据实际情况可在显示屏内安装烟雾探测器，当屏内有火情发生时，监控界面上也将有相应的提示信息，同时还能联动配电系统将自动断电。

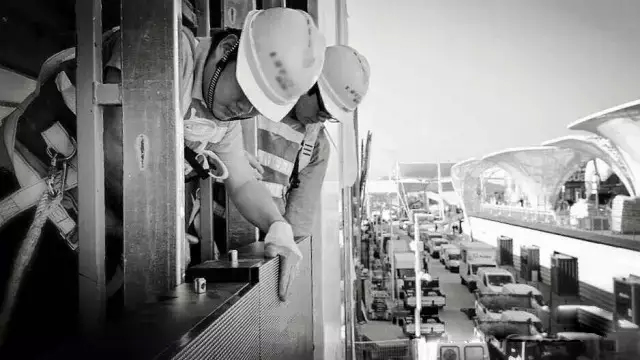

    8、安全教育

    安全帽、安全带、安全网是减少减轻安全施工事故的三大法宝，在施工现场，施工单位应该要求所有在场人员正确佩戴安全帽。据有关资料显示，工人安全教育程度越高，安全教育体质越完善的企业，发生安全事故的几率要远低于安全教育流于形式的企业。

    结语

    事实上，只要不片面追求项目的最大利益，而降低显示屏的相关配置；不一味为满足项目工期，而忽略项目现场的质量、安全管理；不为了降低施工成本，而减低线材配置；户外LED显示屏安装都可以有条不紊的进行。LED显示屏生产厂家的自律、工程商的专业以及业主的监督，在三者的配合下，很多事故都会避免或者至少能够将发生事故的几率降低。
