安泰龙-揭秘奥运开场画轴LED显示屏的应用技术

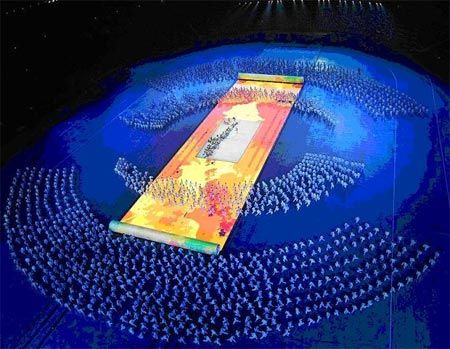

    奥运会开幕式演出的圆满成功令所有的中华子孙都为之骄傲与自豪，而贯穿演出始终的大型地面画卷无疑成为了这场无与伦比的精彩演出的最大亮点。几乎全球各个 国家的转播或是纸面媒体中都充分报道。LED自诞生以来一直为世人所关注，使用LED半导体发光器件制作的大型显示屏因其亮度高、寿命长、能耗低等诸多优 势而备受青睐，所有的大型演出场合都少不了它的身影。而在体育场馆、广场、机场、火车站等公众场合，LED显示屏更是必不可少。

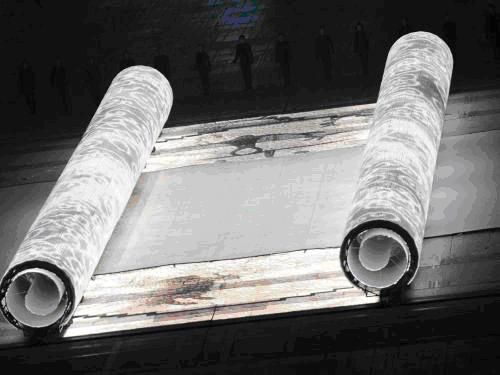

    其实画轴并没有真正地旋转，而大家所看到的画轴缓缓旋转展开时的逼真画面则是画轴显示屏横向移动，同时配合其上显示的特殊定制的动画而产生的视觉效果。在 两个巨大的画轴的两端分别安装了滑轮牵引系统，通过钢丝带动画轴进行横向移动，在沿滑轮的行进轨迹即画面的纵向边沿处开有专用地槽，滑轮、钢丝等都藏于其 中。在画卷开卷的时刻，随着画面上显示图像的徐徐展开，地槽中的钢丝牵引画轴下的滑轮，带动画轴向两端移动，加之画轴上旋转滚动的显示画面，一部奇幻般的 巨大画卷便呈现在了人们眼前，引来了所有观众的齐声喝彩。

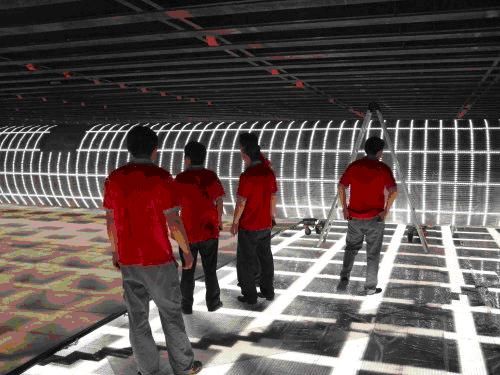

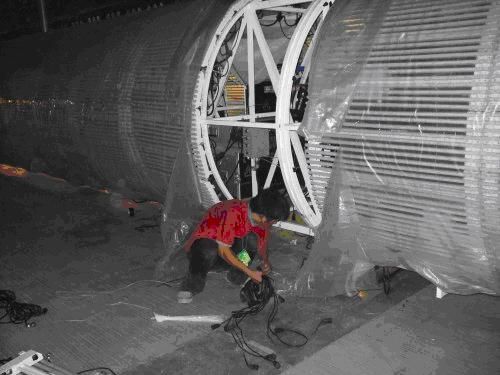

     这是施工现场，卷轴是有画轴的造型，源于中国书画卷轴，直径2米、宽22米。两个画轴挂上驱动设备，慢慢在LED屏上滚动，配合LED屏幕不断变换的图案，形成画卷打开的效果。画轴的研制，要解决重量控制、LED显示和运行定位等难点。

      整个画卷上所有的LED灯均以20.83mm的间距均匀排布，画面与卷轴部分因其不同的使用需求而采取了不同的制作方式。对于画卷的画面部分来说，由于整 场演出上万名演员及数量庞大的演出道具需要在上面移动，所以要求显示屏整体要有很好的平整度、优秀的结构强度以及突出的抗压性能。综合上述要求，画面部分 最终采用了灯条拼接的形式。灯条外壳采用铝镁合金制作，质量轻且强度高，加装了高品质PC面罩后，使整个画卷显示屏的显示面平滑，演员们可以毫无顾虑的在 其上进行表演。而对于两端画轴的部分，情况就不同了。同样是采用灯条的形式，但需要完美地完成柱型面的显示，同时需要做到更轻，以便于其横向移动。并且因 为其不承载任何演员及设备，所以在铝质主结构的基础上，将灯条做得更细，并采用透明PC材料制作灯条套管，对灯条进行保护。

      其实画轴并没有真正地旋转，而大家所看到的画轴缓缓旋转展开时的逼真画面则是画轴显示屏横向移动，同时配合其上显示的特殊定制的动画而产生的视觉效果。在 两个巨大的画轴的两端分别安装了滑轮牵引系统，通过钢丝带动画轴进行横向移动，在沿滑轮的行进轨迹即画面的纵向边沿处开有专用地槽，滑轮、钢丝等都藏于其 中。在画卷开卷的时刻，随着画面上显示图像的徐徐展开，地槽中的钢丝牵引画轴下的滑轮，带动画轴向两端移动，加之画轴上旋转滚动的显示画面，一部奇幻般的 巨大画卷便呈现在了人们眼前，引来了所有观众的齐声喝彩。

    此次奥运会开幕式中的大型画卷LED显示屏是由北京利亚德电子科技有限公司承制，在采访中，利亚德公司董事长李军先生无比感慨的说道：这对LED业是一个 前所未有的挑战，我们成功战胜了在设计制作中的各种难以想象的技术难题，圆满的完成了演出任务。看到我们的显示屏在奥运开幕式这样的祖国百年盛世中亮起， 并博得全场喝彩，公司所有的员工都无比激动。这幅画卷也将代表当今LED显示的最先进水平，向全世界展现一个高科技的中国。

    也许在观看开幕式的时候，只注意到了炫目的画卷显示屏带给我们的视觉享受，很少有人注意到它的结构与运行过程。其实在巨型画卷显示屏的下部，设有一套同样巨大的结构运动及升降系统。上面的图片是基本示意图。
