本项目设计方案系统由一体化投影单元、图像拼接控制系统、大屏幕控制管理软件及配件组成。调度大厅DLP拼接墙显示系统为4行×11列60寸DLP弧形拼接显示墙，指挥室DLP拼接墙显示系统为2行×4列60寸DLP拼接显示墙。该项目中采用第三代DVS系列LED光源DLP显示单元，为保证调度指挥的统一性，调度大厅和指挥室的两套DLP大屏幕由同一套图像控制系统统一控制。

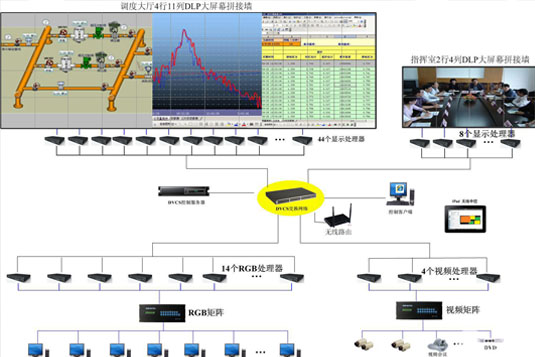

　　系统采用一套DVCS分布式控制系统对调度大厅4×11 DLP大屏幕和指挥调度室2×4 DLP大屏幕统一控制，利用基于TCP/IP架构的DVCS分布式控制系统优异的网络互通性能，前端计算机信号、超高分辨率GIS图、视频信号、IP摄像头等信号接入对应的视频或RGB处理器转化为网络码流，通过网络传输，在两套DLP大屏幕上进行任意调度显示呈现。整个系统配置一台安装B/S架构大屏幕控制管理软件的控制服务器，通过IE登陆，实现多用户、多任务灵活控制。所调入信号能在两套大屏幕内任意开窗、任意大小、任意位置、任意叠加、移动、漫游显示。控制系统可以实现两套DLP大屏幕画面互相镜像功能，实现调度大厅显示墙与指挥室显示墙之间的全屏同步镜像显示，有利于指挥室领导决策指挥，同时做到信号显示互相备份。

　　本系统中DVCS分布式控制系统支持IPad无线控制功能，用户可通过Ipad触摸屏直接控制多套大屏幕显示系统，对大屏进行信号开窗、关窗、窗口缩放、预案调用等控制功能。

项目配置：

　　60寸XGA LED光源 DLP显示单元      44台（调度大厅）

　　60寸单元底座                      11套

　　60寸XGA LED光源 DLP显示单元      8台（指挥室）

　　60寸单元底座                      4套

　　DVCS分布式图像控制系统            1套

　　DVCS控制管理软件                  1套

　　RGB矩阵                           1台

　　视频矩阵                           1台

　　3.0室内双基色（LED条屏）          1套

　　专用线缆                           52套
