节电量上百万，位置最优越--北京鼎好电子大厦LED高端节能屏2011-10-25

    联建光电是国内中高端LED显示屏的领先者，也是节能LED显示屏的开创者，其产品具有画面均匀、颜色纯正、亮度高、灰度等级高、无失控点等优势，因此在LED显示屏的市场占有率极高，并在行业中获得了“质量有保证”的口碑。北京鼎好电子大厦LED高端节能屏是联建光电精心打造的一个十分有代表意义的案例。
　　1、案例基本介绍

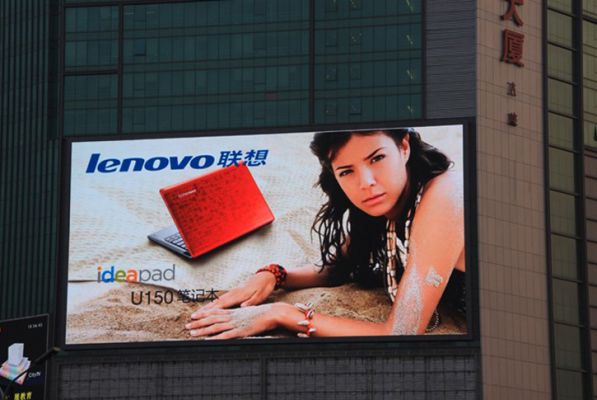

　　鼎好大厦位于有中国硅谷之称的中关村核心区的黄金地段，是最显眼的建筑之一。该LED显示屏面积大。宽48米，高25米，总面积近1200平方米，总像素超过200万，可显示280万亿色，成为北京面积最大的户外LED显示屏。
　　该项目采用我司的PH25mm高端节能屏，比传统型的LED显示屏节能50%。高端节能型LED显示屏运用的是目前国际尖端LED制造技术，可自动实时监测每一个箱体的温度、湿度、烟雾，带状态检测，电流增益，带逐点校正，无线状态回传，智能调控，现场不需要安装空调等辅助散热设备。

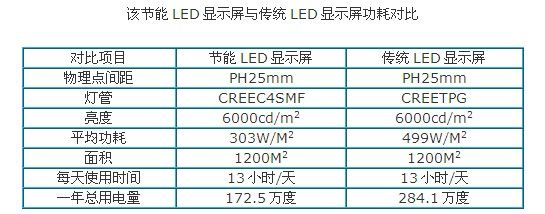

　　正常运行时每平方米显示屏的功率比常规PH25室外显示屏低200W，如果按照每天运行13小时，每年365天计算，一年的总节电量为：2001200÷1000×13×365=113.88万度，是迄今为止业内年节能唯一超过百万度的LED显示屏。

　　2、案例设计要点分析
　　安装位置：

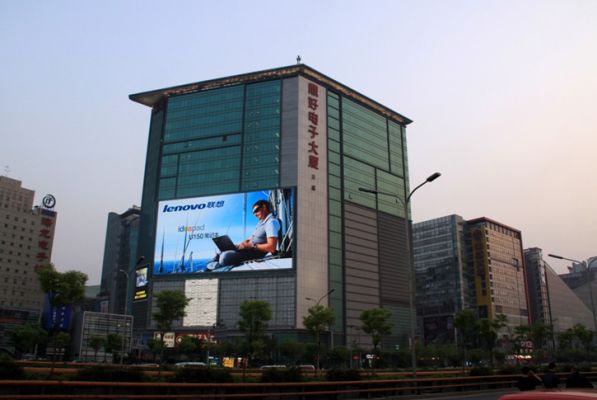

　　鼎好电子商城位于北京”中国硅谷”中关村核心地区，营业面积达到5.5万平米，屏体安装于大厦二期东北外立面。
　　观众流量：
　　鼎好电子商城目前客流已突破1亿2千万人次，每日客流量巨大，具有极高的广告价值。
　　运营时间：
　　大厦营业时间到从早上9：00至晚上9：00。需LED屏幕能全天候连续工作。
　　点间距及视角设计：
　　LED屏幕点间距为25 mm，其最佳观看的距离为40M~120M， 基本覆盖了大厦东北入口及周围绝大部分范围内人群。宽广的视角（水平视角大于140度）使得绝大部分观众能获得极佳的观看效果。
　　超大屏体设计：
　　屏幕净尺寸为44米宽，22.8米高，净屏体面积1003.2平方米，为北京面积最大的户外LED显示屏。加上大于140度的宽视角设计，将给周围观众带来巨大的视觉冲击。
　　高清画面：
　　屏幕分辨率为1760 X 912，总像素超过160万。能完美再现全高清规格的视频影像及高清晰的图片，文字等，以丰富深层次的画面细节震撼观众。
　　新型面罩：
　　采用专为户外新型设计的面罩，能有效吸收午后阳光最强烈的直射，防止眩光反射对观众的影响；面罩防紫外的功能，更能防止因紫外线辐射造成的变形，保持屏体的平整度。
　　高端节能设计：
　　采用高亮Cree原封装灯管及具功率因子校正的电源，系统正常运行时每平方米功耗比常规LED屏低200W。
　　亮度色度逐点校正：
　　保证屏体画面色彩和亮度的均匀性。
　　智能监测：
　　自动实现每个箱体的温度、湿度、烟雾、运行状态，并无线回传，确保系统长效稳定。
　　

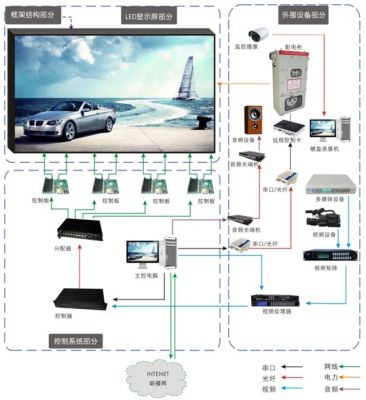

　　3、案例解决方案拓扑图



　　５、联建光电承建的单屏面积超过1000平方米的案例
　　联建光电已经为国内外客户成功打造了1万多块全彩显示屏，其中单块屏面积超过1000平方米的案例就有6个，也是国内承建单一屏体超过1,000平米超大尺寸LED显示屏数量最多的厂商。除北京鼎好电子大厦显示屏之外，联建光电打造的单屏面积超过1000平方米的案例还有以下几个：
　　埃及新吉萨金字塔户外全彩LED显示屏——点间距为PH32mm，总面积为1208平方米，曾被列为世界LED产业七大奇迹之首。
　　株洲神农城炎帝广场LED光栅显示屏——点间距为PH31.25mm，分为二块显示屏，每块面积为1250平方米，总面积为2500平方米。
　　深圳星河世纪LED光栅显示屏——点间距为PH25X50mm，面积为1002平方米，该屏安装难度系数最大，安装位置离地高约160米。该屏最大的特点是超薄、轻巧、风阻小，不影响商户的采光和通风，屏体自然风冷降温，具备良好的抗台风能力，在安装过程中，曾遭遇2次台风袭击，但我司工程人员凭借专业娴熟的安装技术和丰富的实战经验克服了高空作业的重重困难，最后按时完成了全部工程。
　　澳门皇冠酒店LED灯饰屏——点间距为PH50mm，面积为1500平方米。
